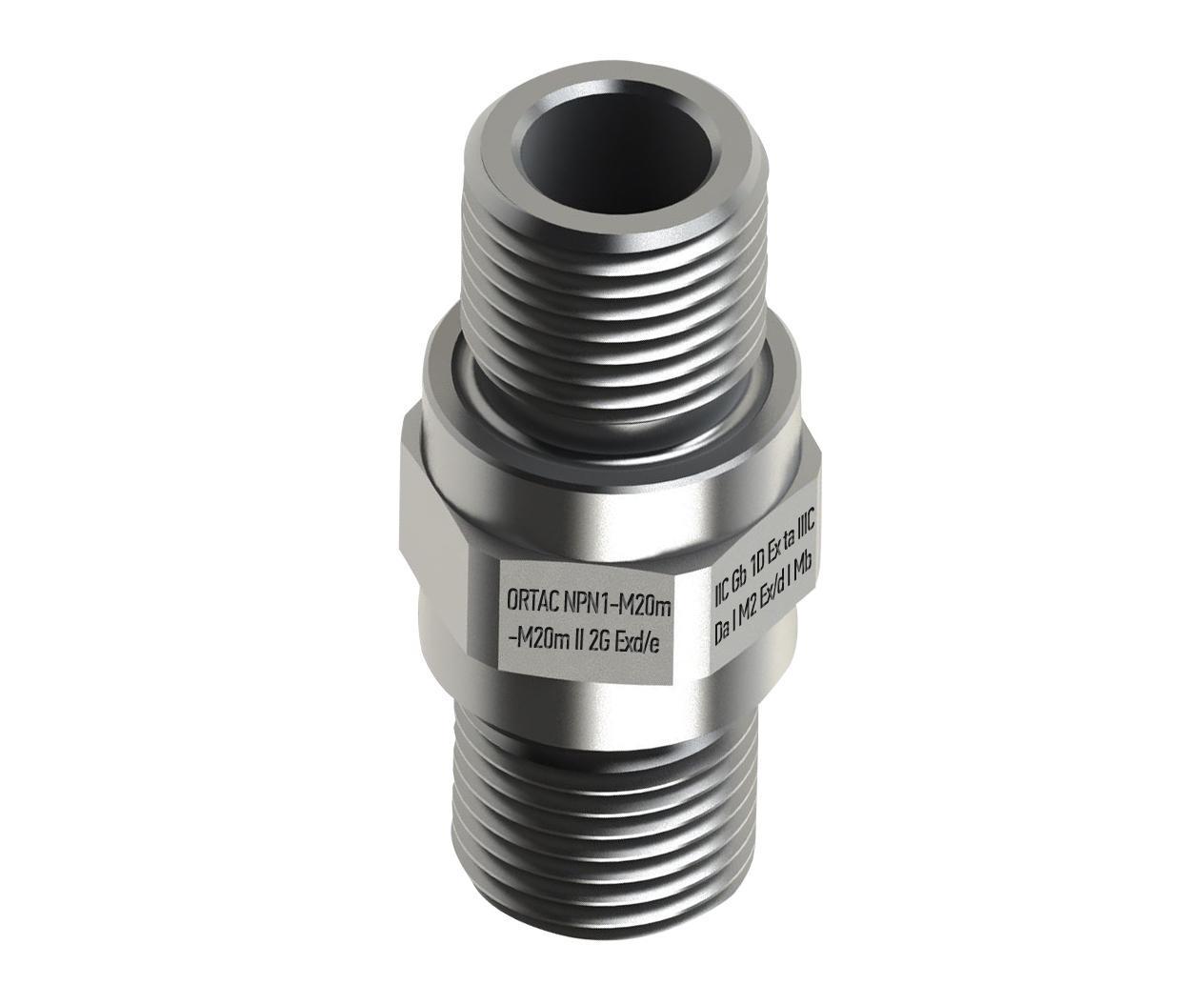

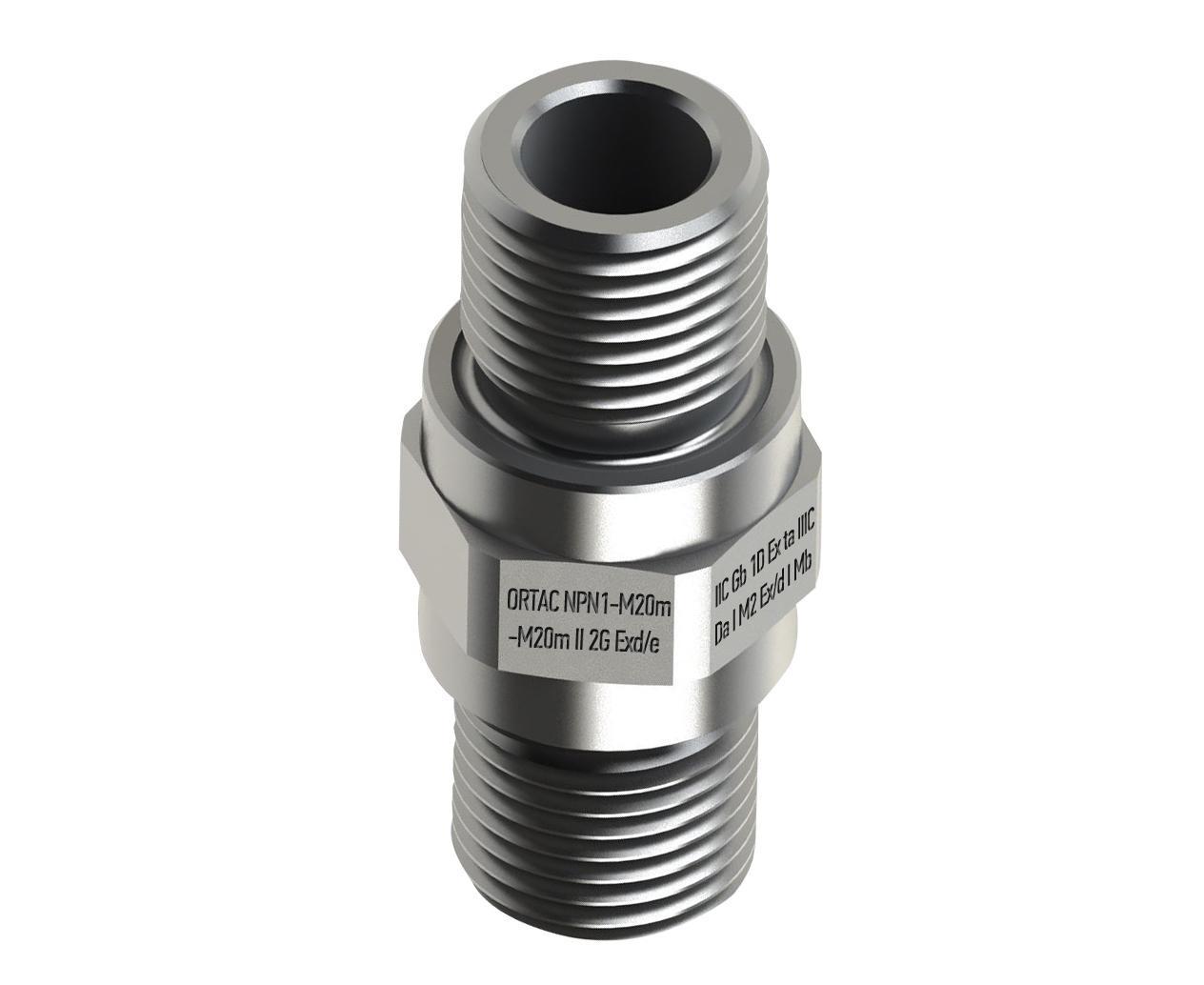

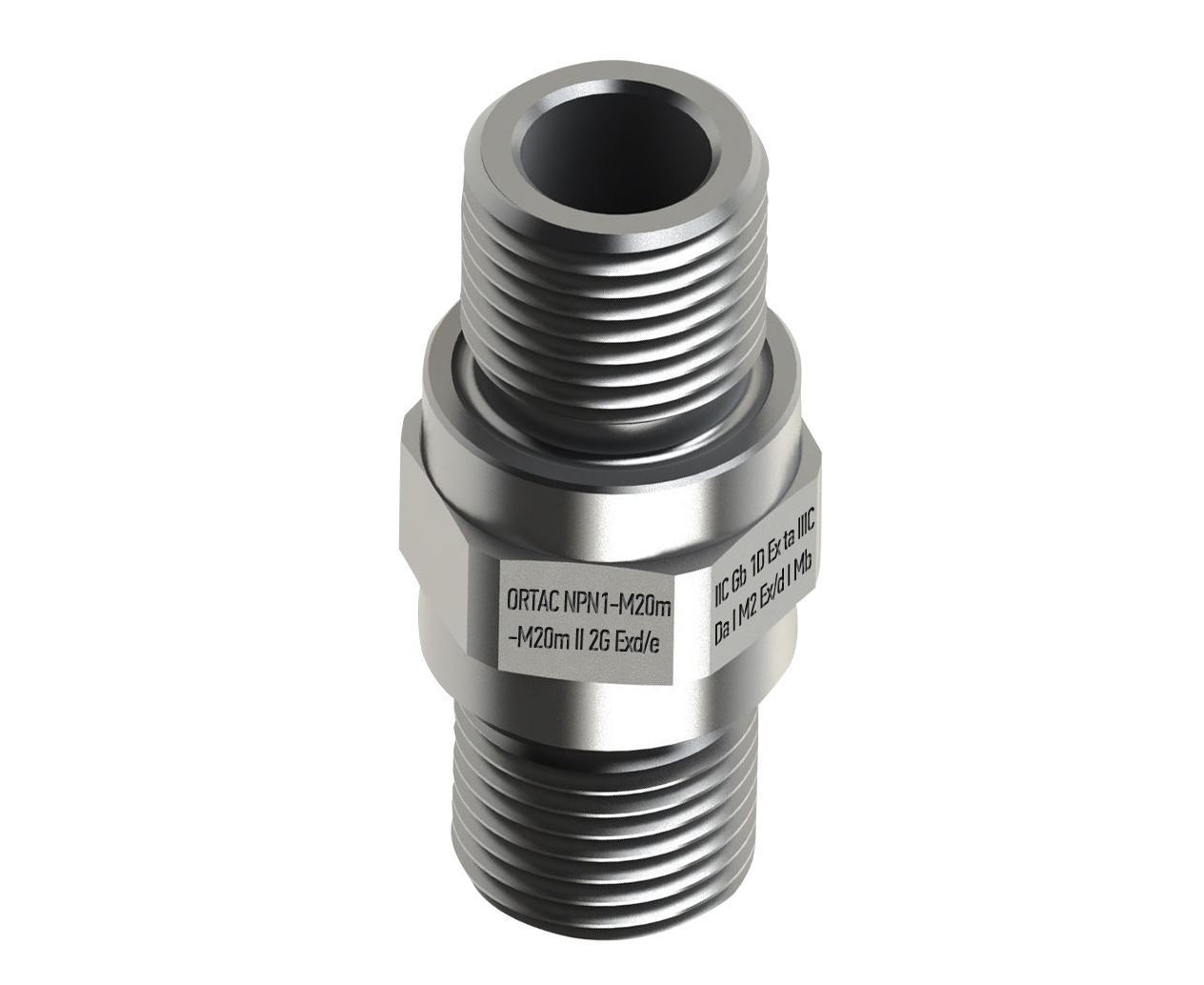

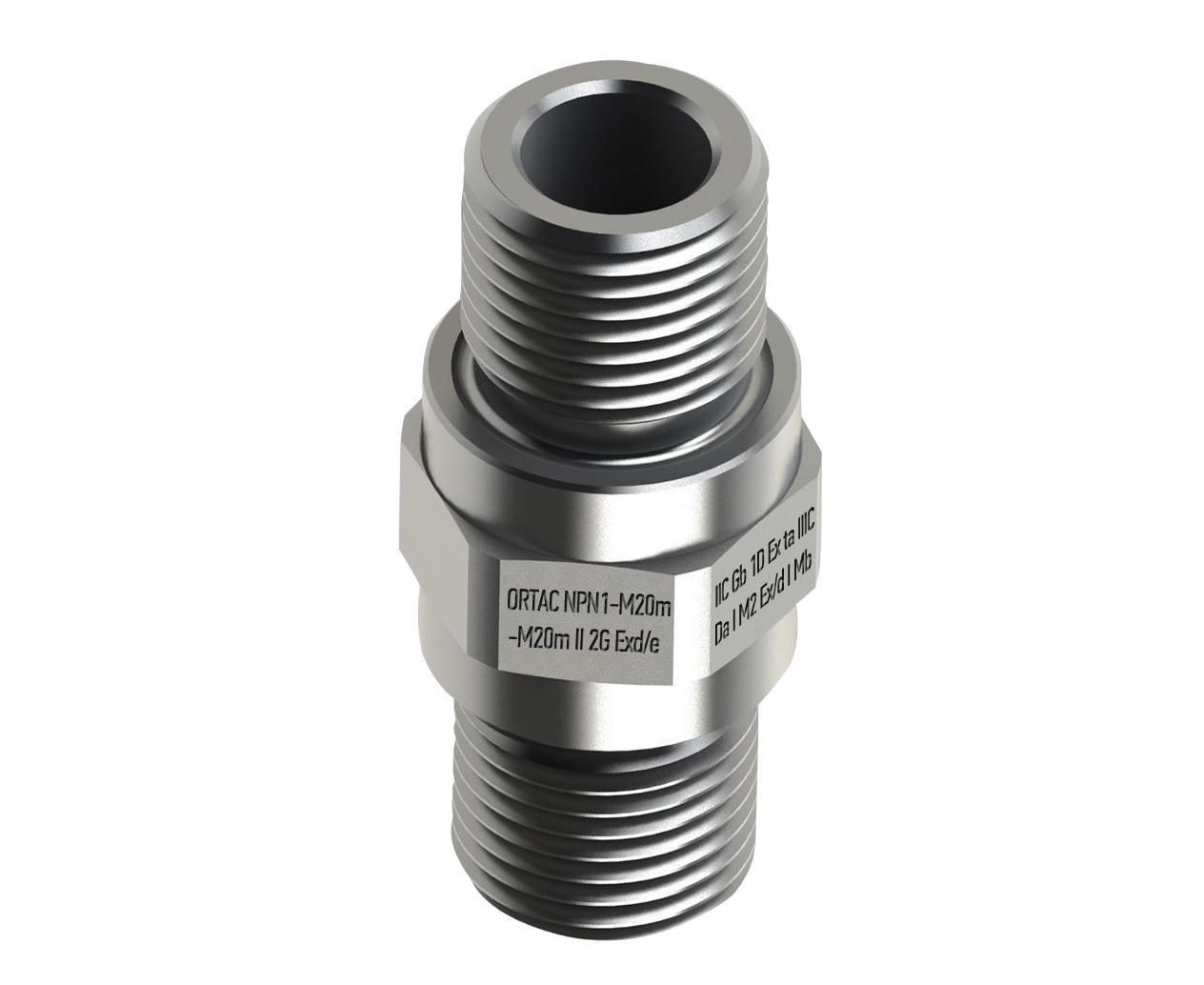

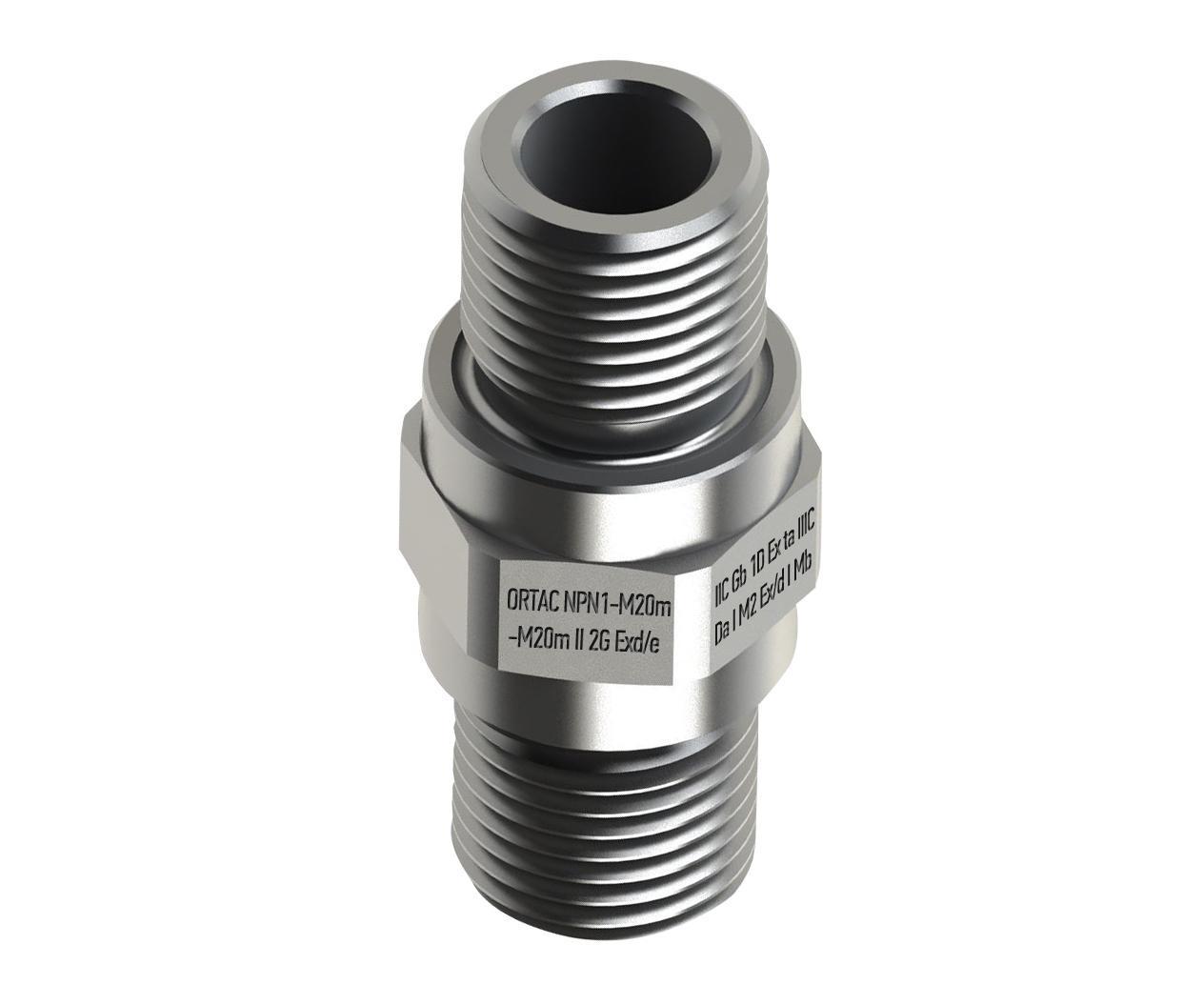

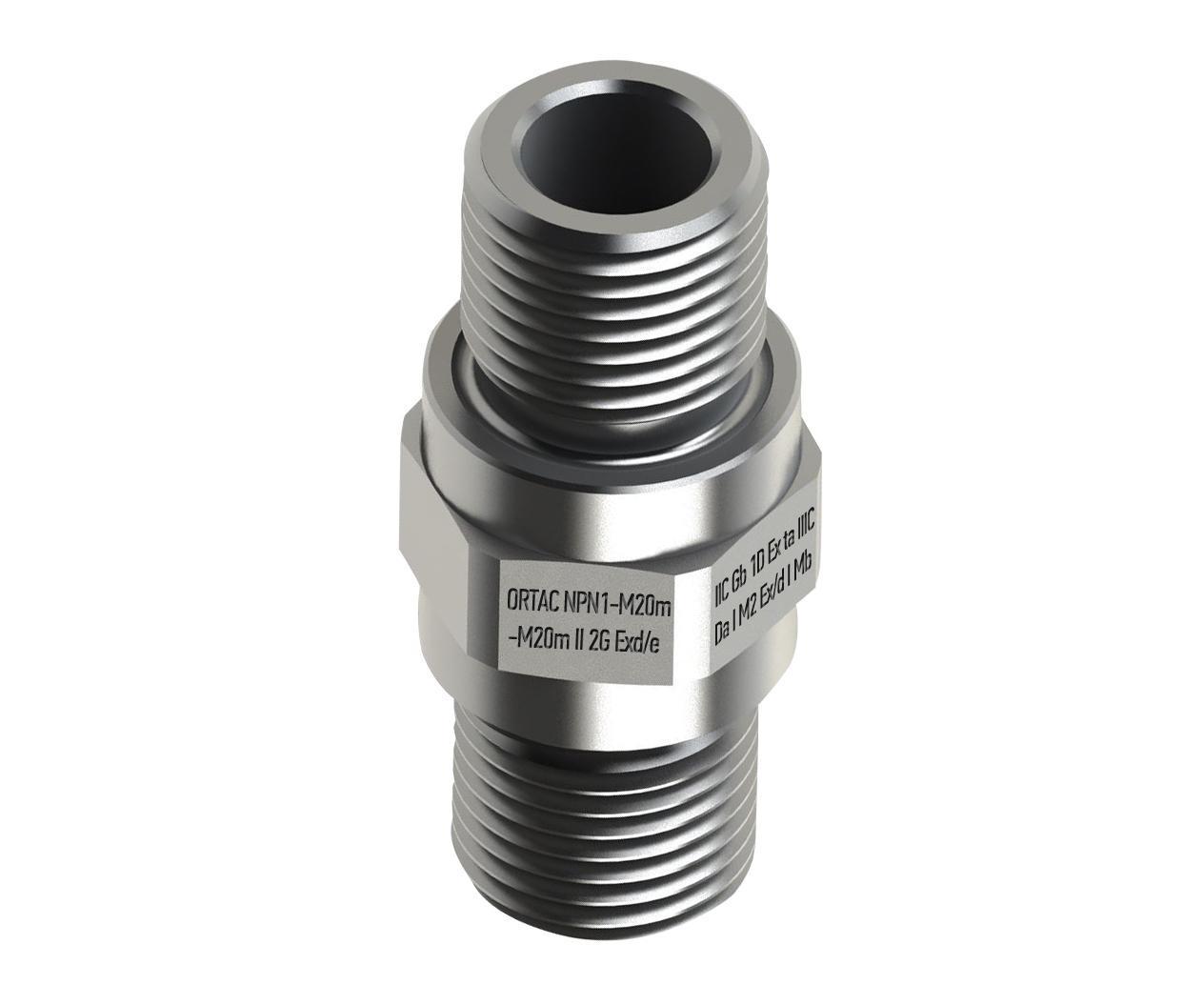

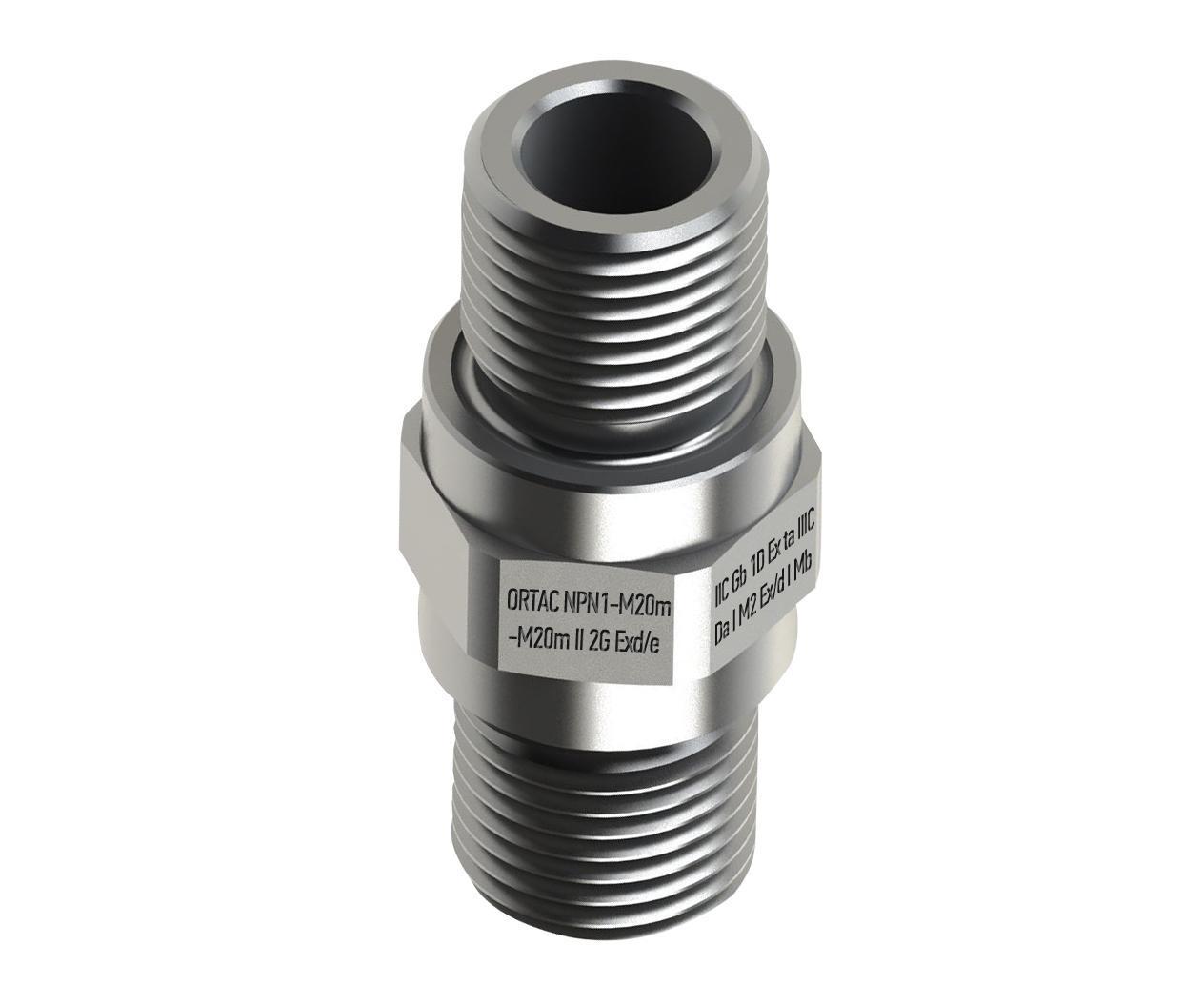

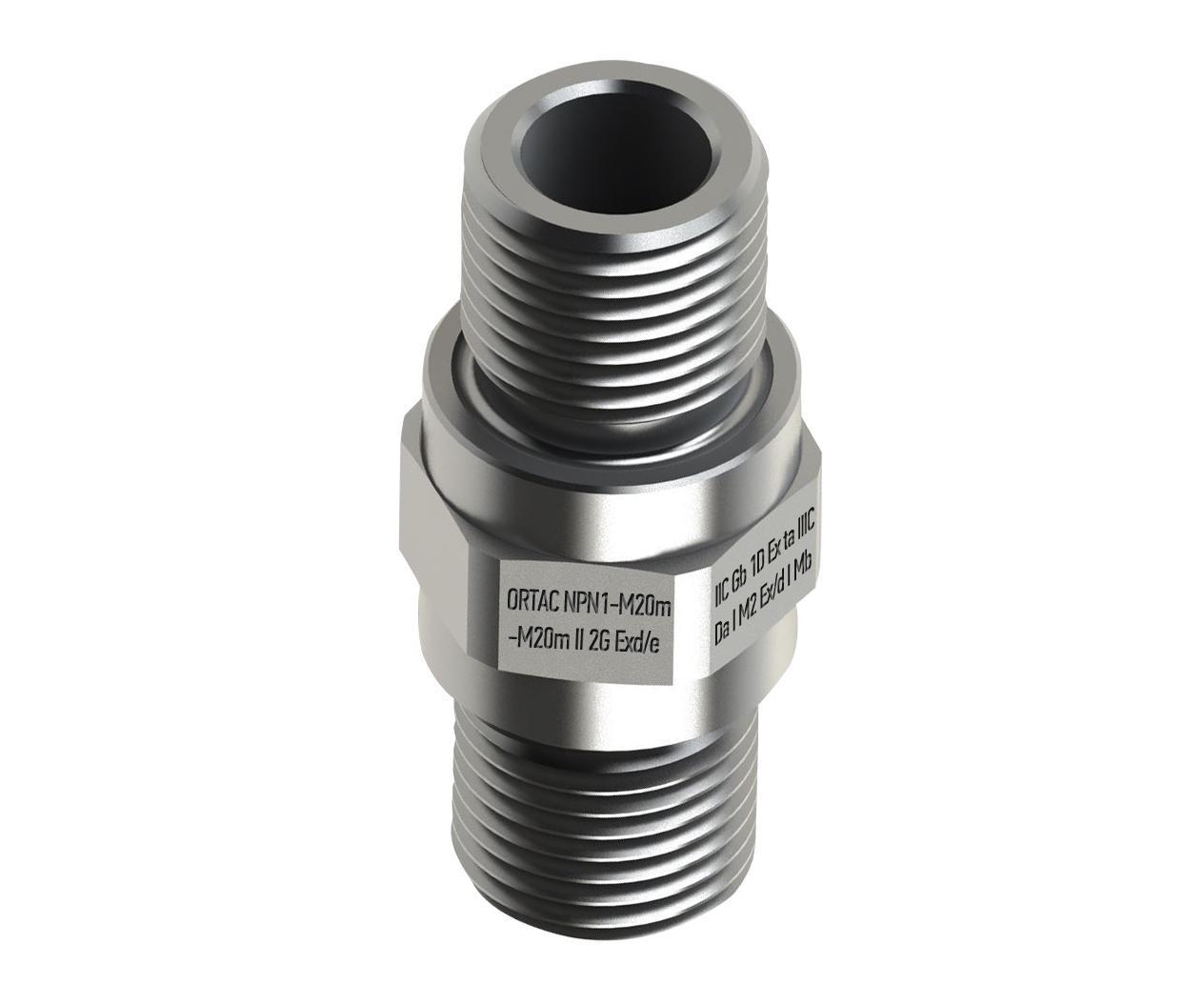

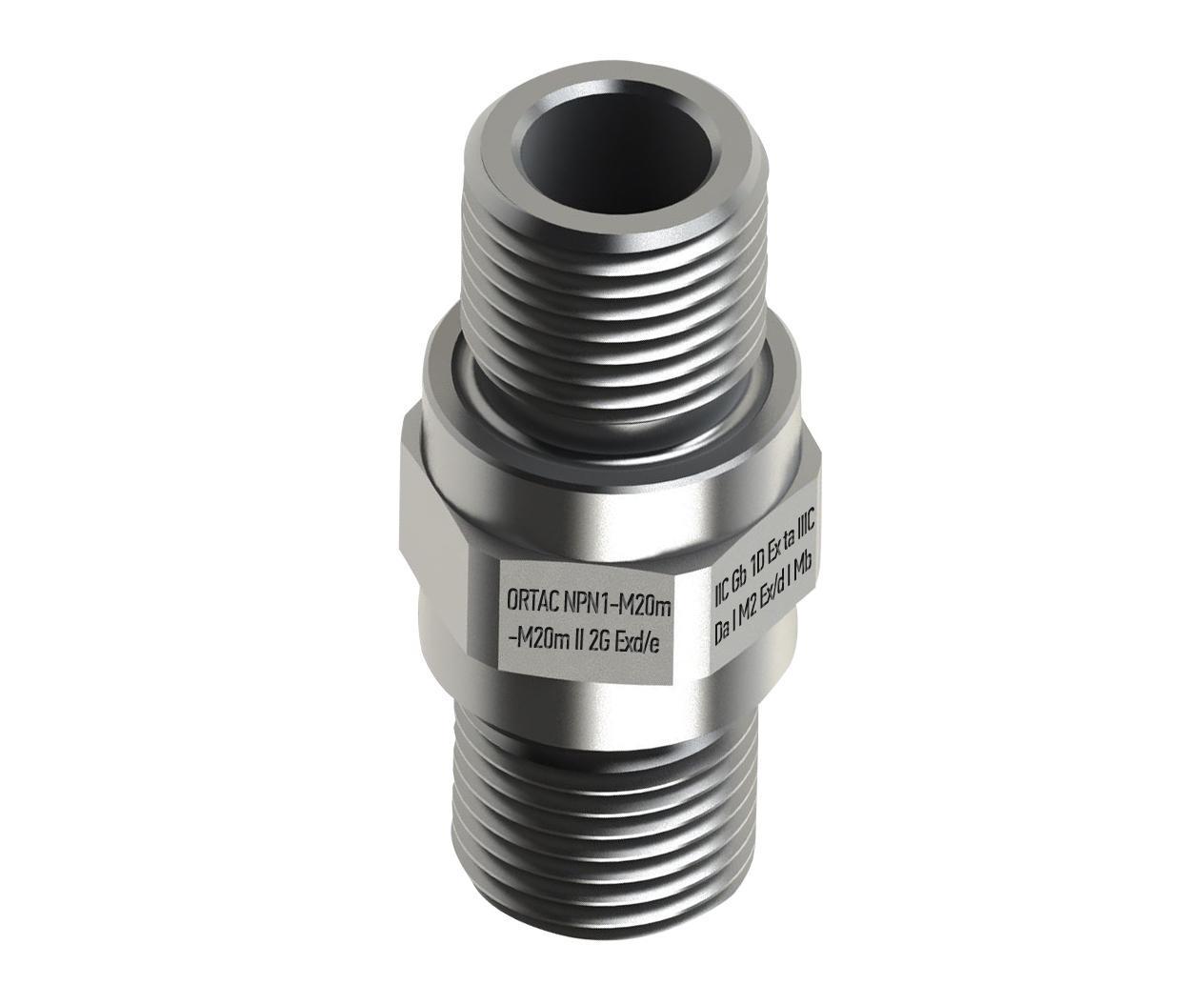

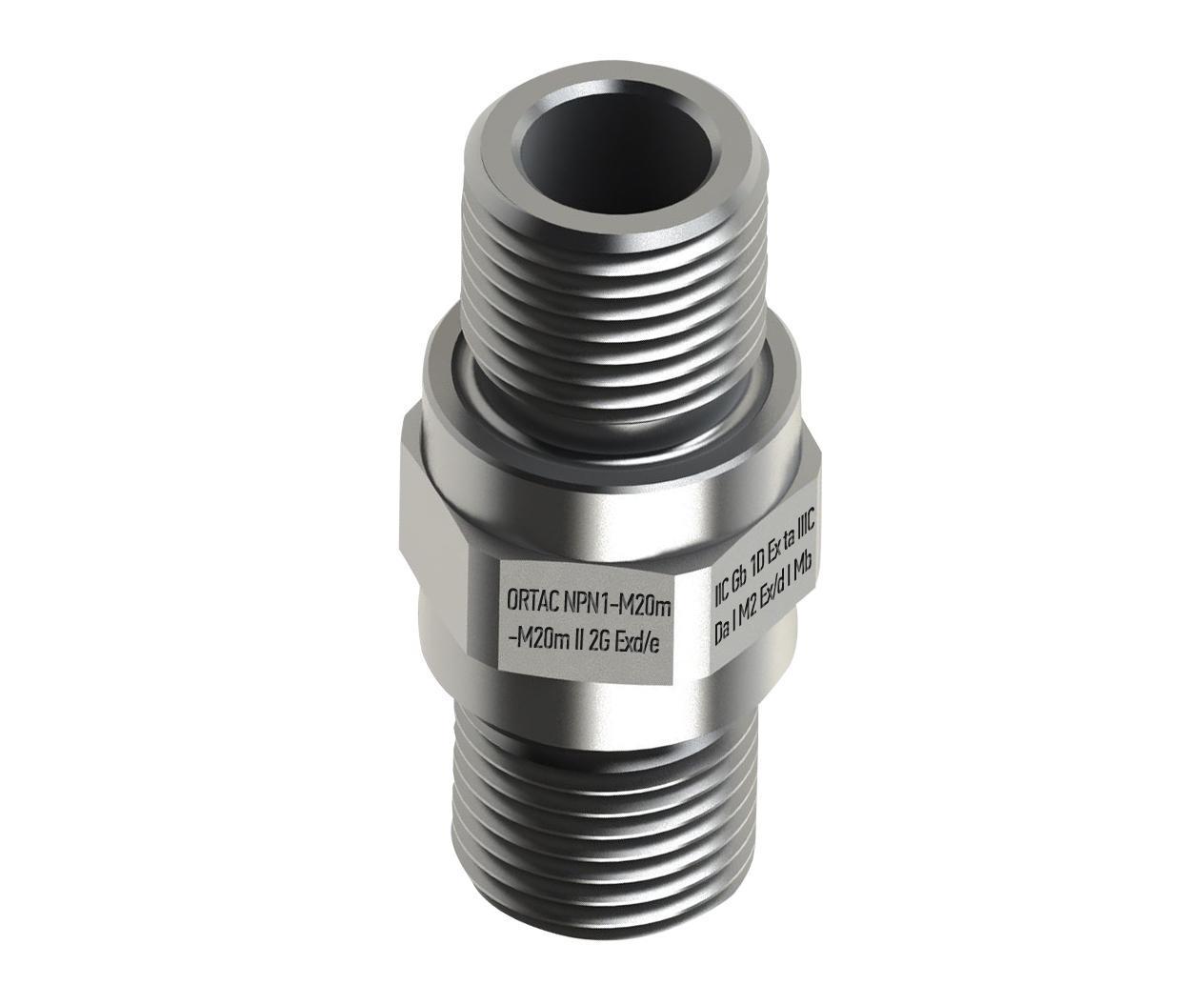

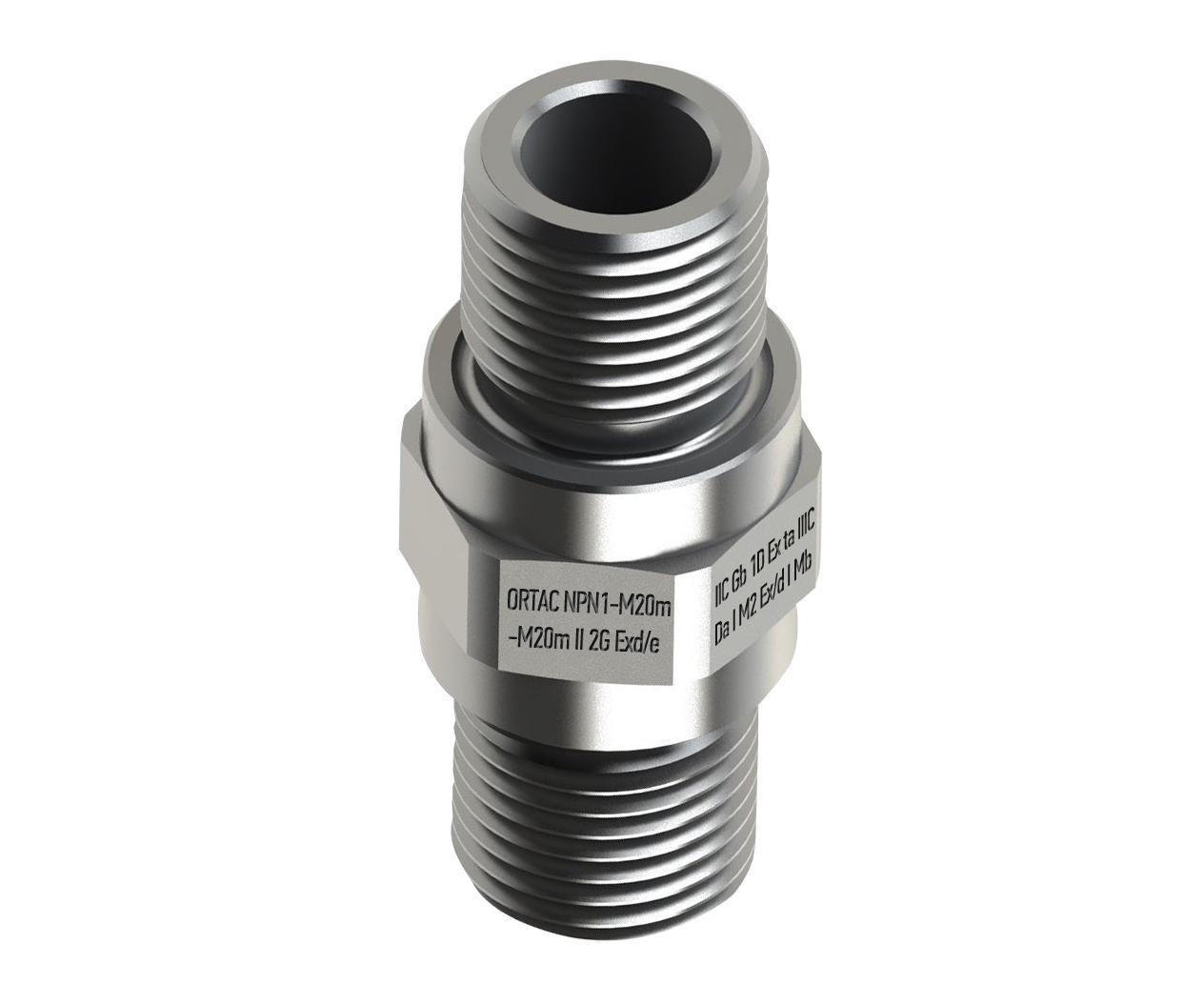

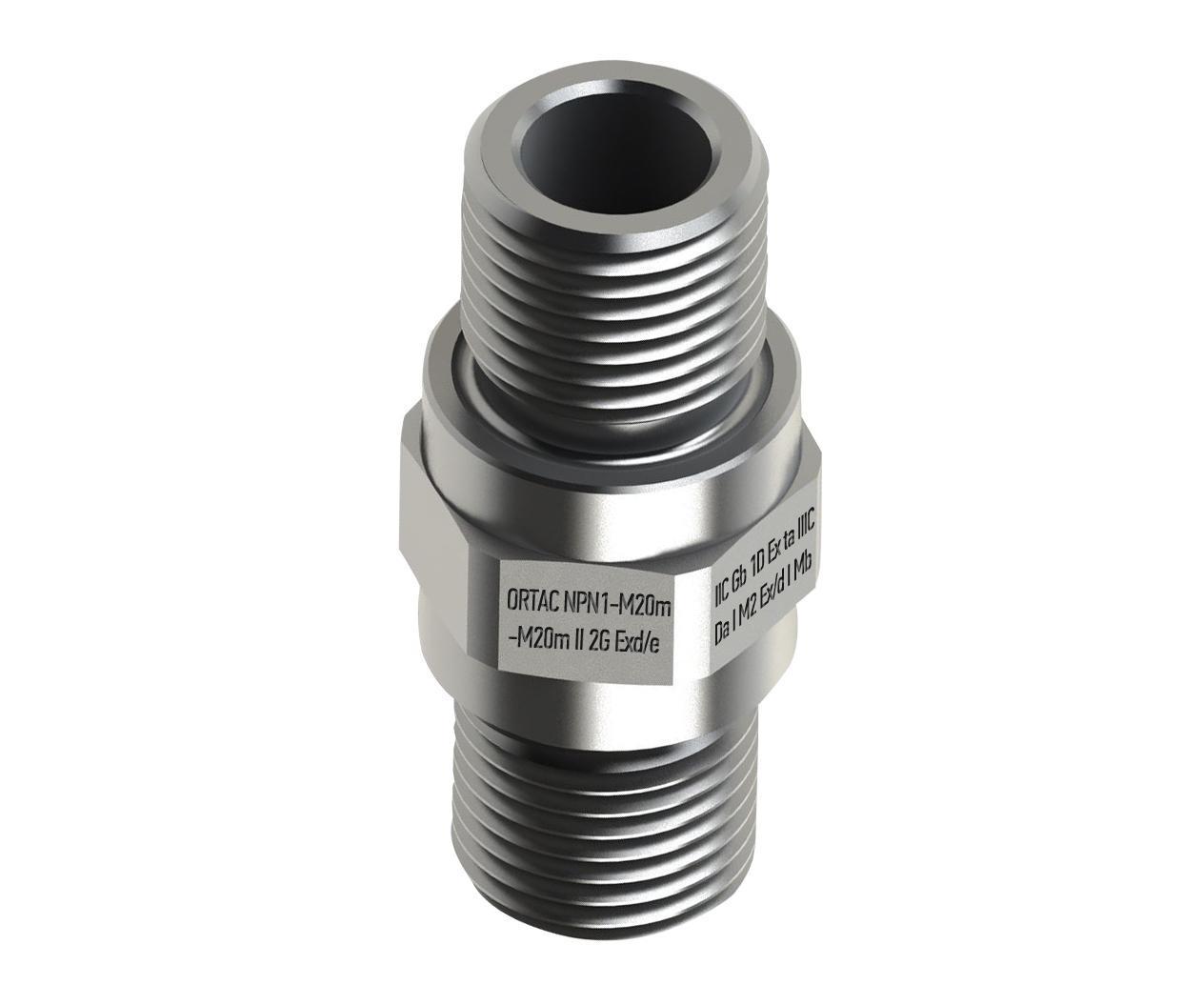

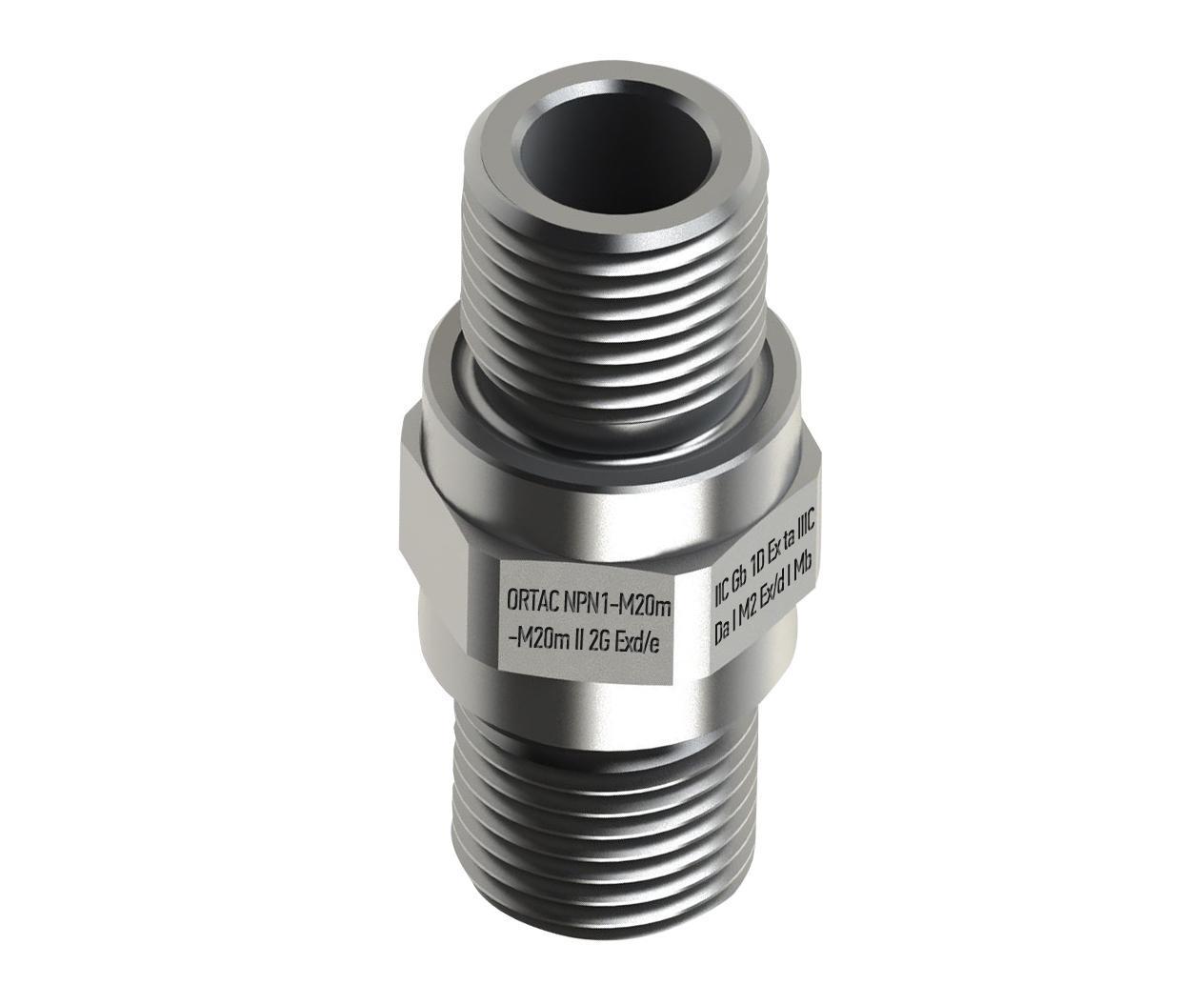

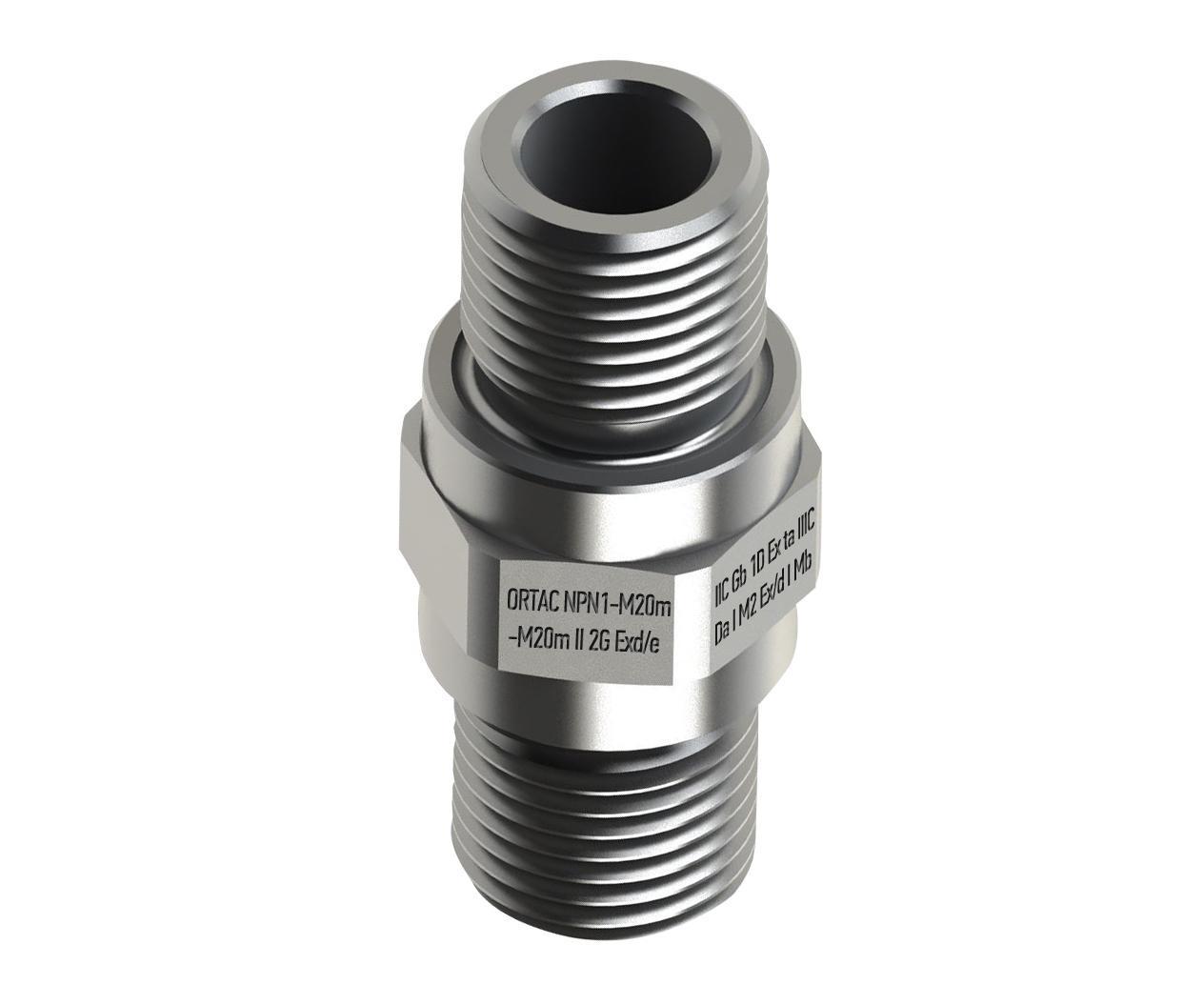

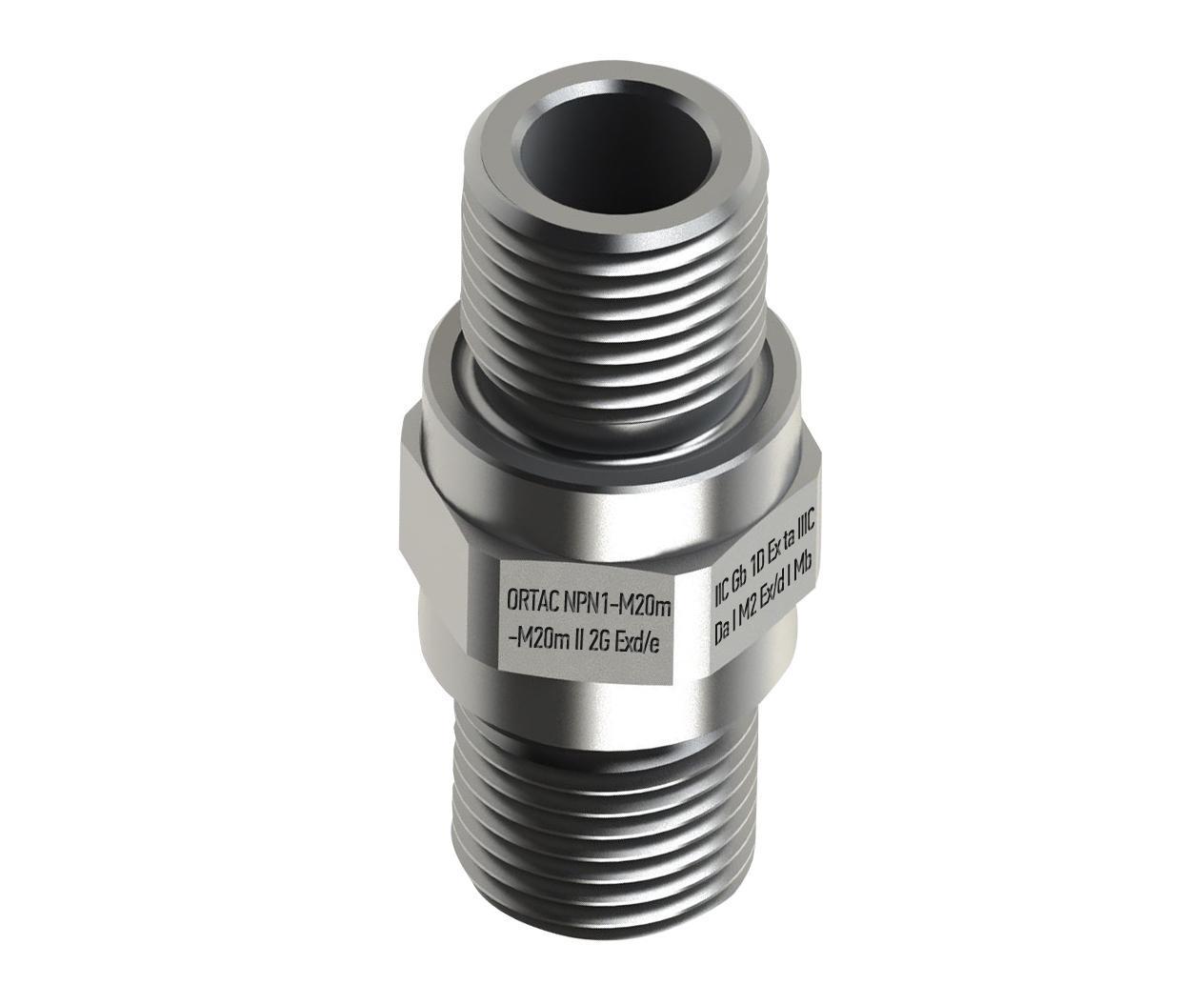

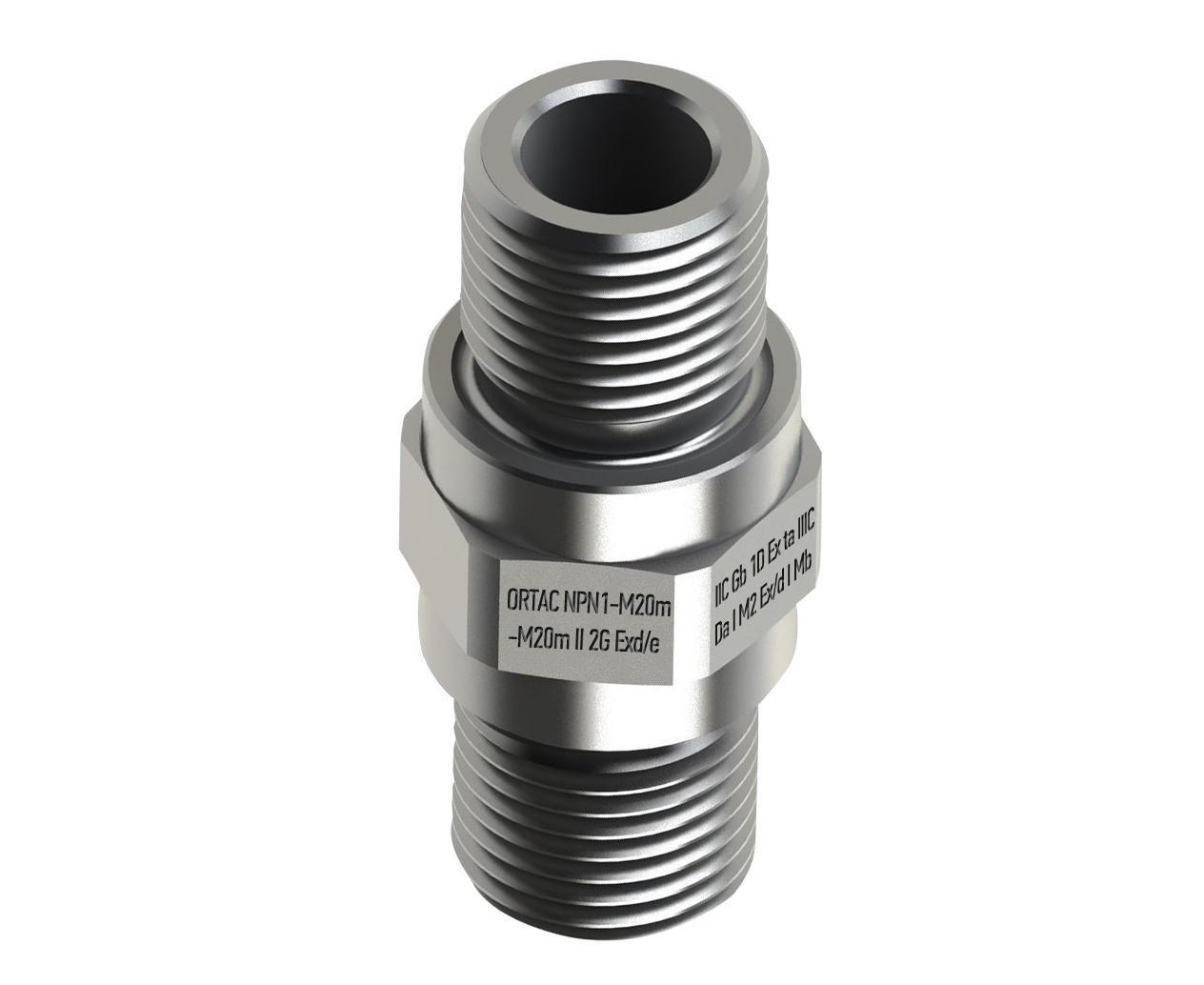

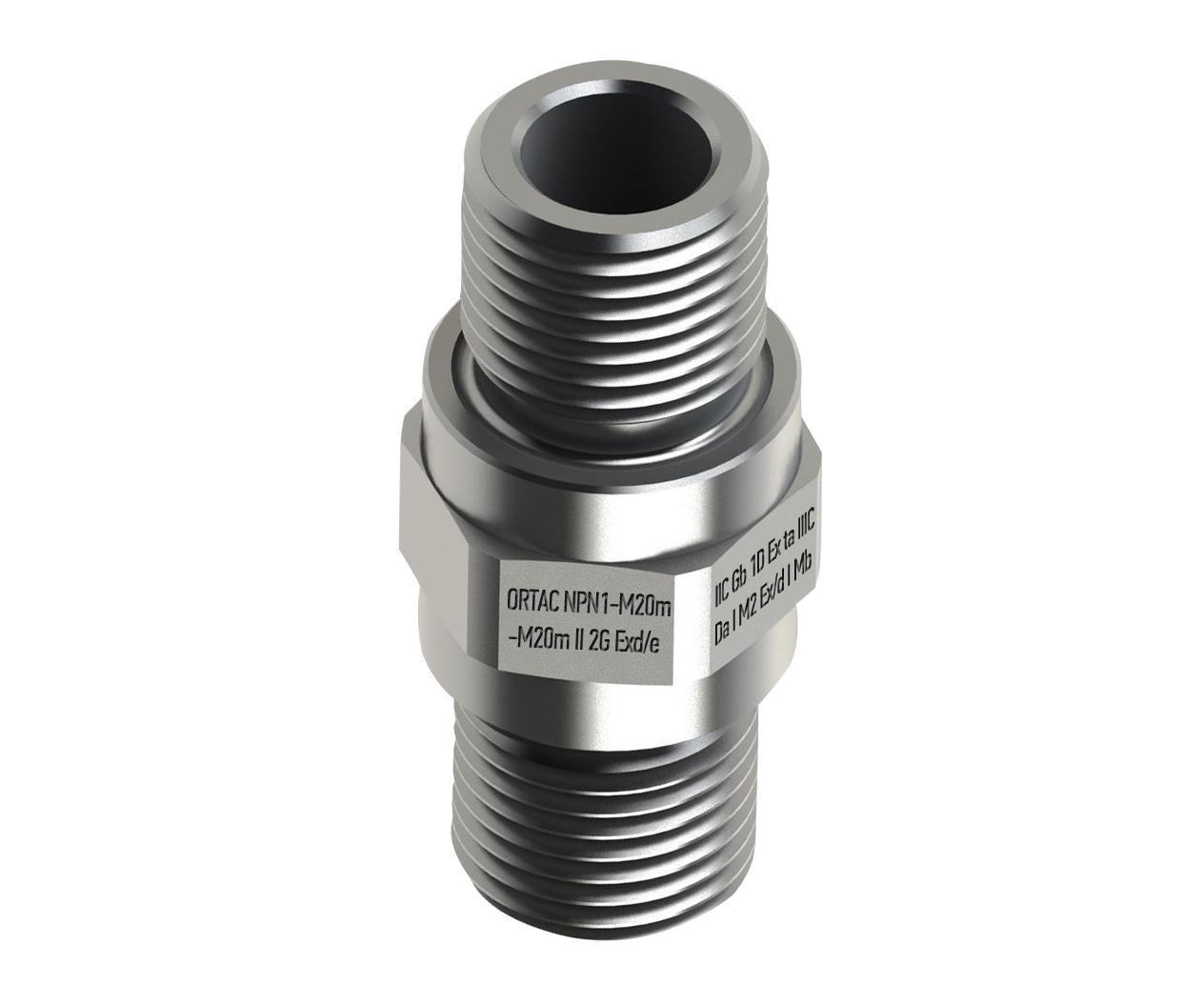

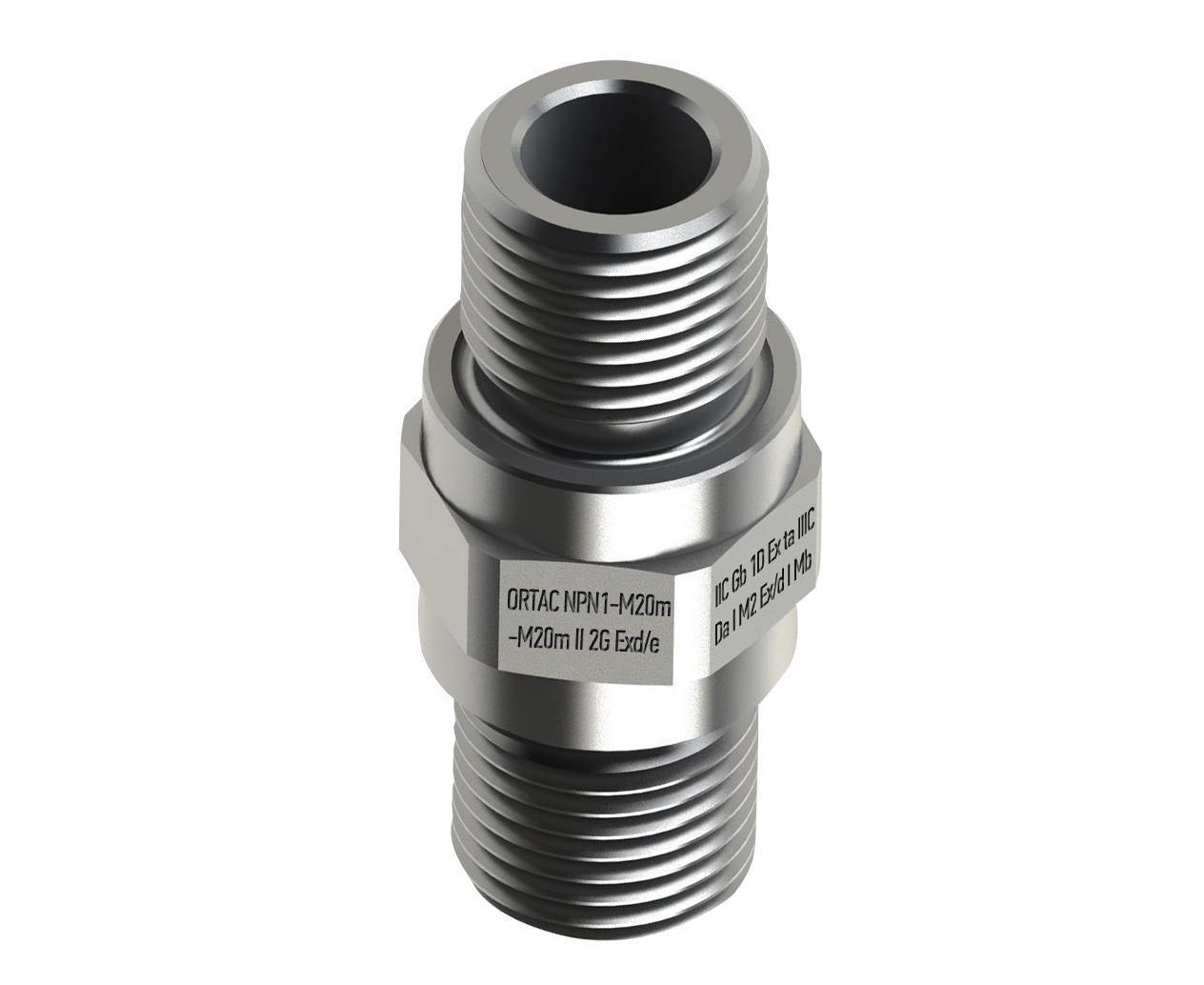

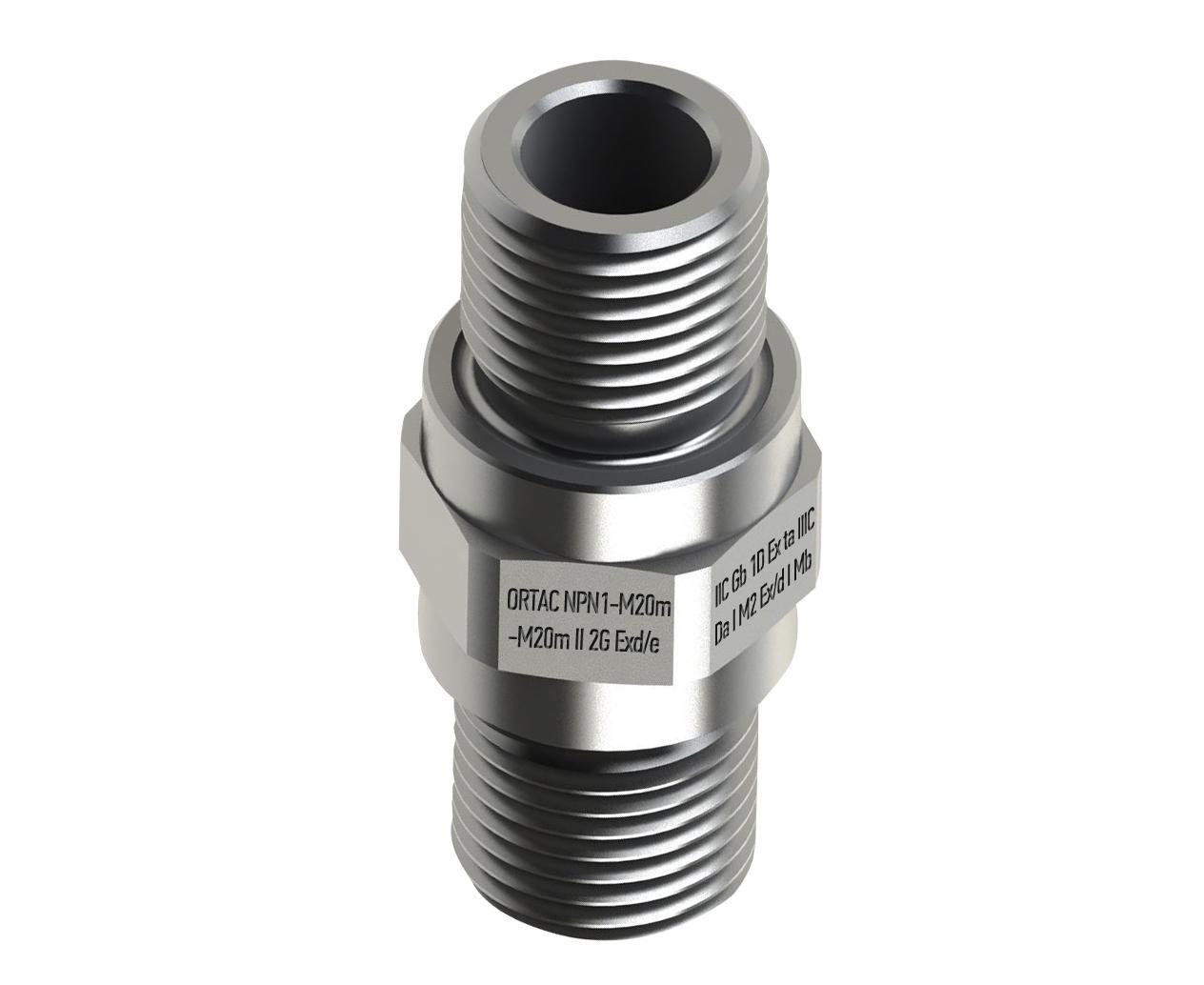

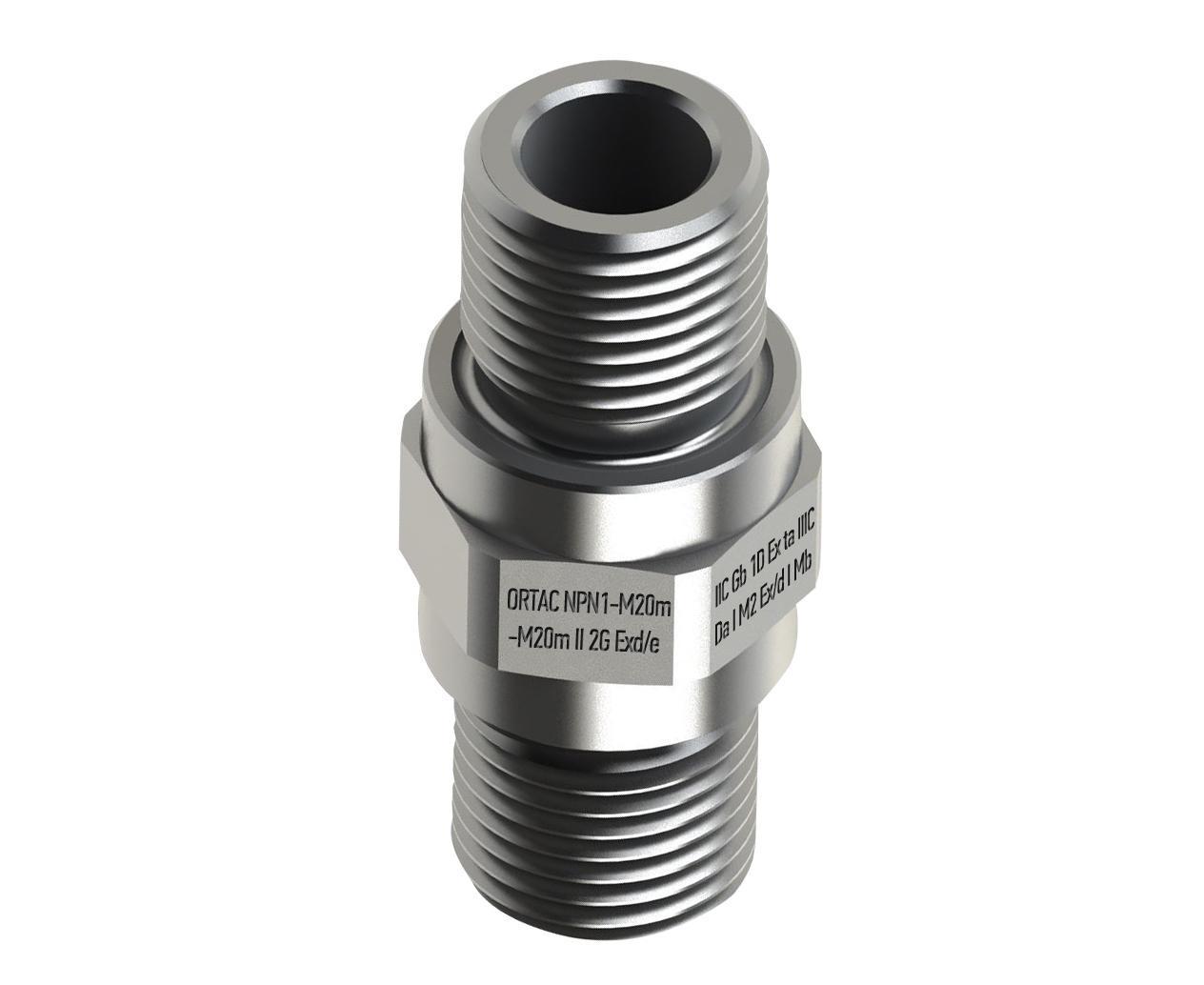

Emparejador ATEX

Características
Temperatura de trabajo continua	-60 °C +200 °C

Descripción del producto

Los emparejador ATEX son un componente con la finalidad de proteger y sellar un equipo. Instalando un tapón roscado a un equipo eléctrico conseguimos una mayor estanqueidad y protección.

Los emparejador ATEX se fabrican en distintos materiales dependiendo de su aplicación, ya sean emparejador hexagonales de poliamida o amplificadores hexagonales metálicos, así como en versión ATEX

El emparejador ATEX es una solución simple y eficaz. Un emparejador hexagonal es necesario para completar la protección de equipos eléctricos que presenten orificios roscados sin terminaciones activas.

Métrica – Métrica

Rosca	Código	Rosca	D(mm)	L(mm)	GL(mm)	GL 1(mm)	SW
M12 x 1.5	NPXX/M12m-M12m	M12 x 1.5	7	46	15	15	18
M16 x 1.5	NPXX/M16m-M16m	M16 x 1.5	10	48	15	15	20
M20 x 1.5	NPXX/M20m-M20m	M20 x 1.5	14	48	15	15	24
M25 x 1.5	NPXX/M20m-M20m	M25 x 1.5	19	50	15	15	32
M32 x 1.5	NPXX/M32m-M32m	M32 x 1.5	26	50	15	15	36
M40 x 1.5	NPXX/M40m-M40m	M40 x 1.5	36	56	18	18	45
M50 x 1.5	NPXX/M50m-M50m	M50 x 1.5	44	58	18	18	55
M63 x 1.5	NPXX/M63m-M63m	M63 x 1.5	57	58	18	18	70
M75 x 1.5	NPXX/M75m-M75m	M75 x 1.5	69	62	18	18	85
M90 x 1.5	NPXX/M90m-M90m	M90 x 1.5	84	68	21	21	100
M110 x 1.5	NPXX/M110m-M110m	M110 x 1.5	100	69	21	21	120

NPT- Métrica

Rosca	Código	Rosca	D(mm)	L(mm)	GL(mm)	GL 1(mm)	SW
NPT 1/4″	NPXX/N14m-M12m	M12 x 1.5	7	46	15	15	18
NPT 3/8″	NPXX/N38m-M16m	M16 x 1.5	10	48	15	15	20
NPT 1/2″	NPXX/N12m-M20m	M20 x 1.5	14	48	15	15	24
NPT 3/4″	NPXX/N34m-M25m	M25 x 1.5	19	50	15	15	32
NPT 1″	NPXX/N100m-M32m	M32 x 1.5	26	50	15	15	36
NPT 1 1/4″	NPXX/N114m-M40m	M40 x 1.5	34	56	18	18	45
NPT 11/2″	NPXX/N112m-M50m	M50 x 1.5	44	58	18	18	55
NPT 2″	NPXX/N200m-M63m	M63 x 1.5	57	58	18	18	70
NPT 2 1/2″	NPXX/N212m-M75m	M75 x 1.5	69	62	18	18	85
NPT 3″	NPXX/N300m-M90m	M90 x 1.5	84	68	21	21	100
NPT 4″	NPXX/N400m-M110m	M110 x 1.5	100	69	21	21	120

NPT- NPT

Rosca	Código	Rosca	D(mm)	L(mm)	GL(mm)	GL 1(mm)	SW
NPT 1/4″	NPXX/N14m-M12m	NPT 1/4″	8	46	15	15	18
NPT 1/4″	NPXX/N14m-N38m	NPT 3/8″	8	48	15	15	20
NPT 3/8″	NPXX/N38m-N38m	NPT 3/8″	12	48	15	15	20
NPT 3/8″	NPXX/N34m-M25m	NPT 1/2″	12	48	15	15	24
NPT 1/2″	NPXX/N12m-N12m	NPT 1/2″	15,5	48	15	15	24
NPT 1/2″	NPXX/N12m-N34m	NPT 3/4″	15,5	50	15	15	32
NPT 3/4″	NPXX/N34m-N34m	NPT 3/4″	19	50	15	15	32
NPT 3/4″”	NPXX/N34m-N100m	NPT 1″	19	50	15	15	36
NPT 1″	NPXX/N100m-N100m	NPT 1″	25	50	15	15	36
NPT 1″	NPXX/N100m-N114m	NPT 1 1/4″	25	53	15	15	45
NPT 1 1/4″	NPXX/N114m-N114m	NPT 1 1/4″	33	56	18	18	45
NPT 11/2″	NPXX/N112m-N112m	NPT 11/2″	40	58	18	18	55
NPT 2″	NPXX/N200m-N200m	NPT 2″	52	58	18	18	65
NPT 2 1/2″	NPXX/N212m-N212m	NPT 2 1/2″	62	62	18	18	80
NPT 3″	NPXX/N300m-N300m	NPT 3″	75	68	21	21	95
NPT 4″	NPXX/N400m-N400m	NPT 4″	100	69	21	21	120
