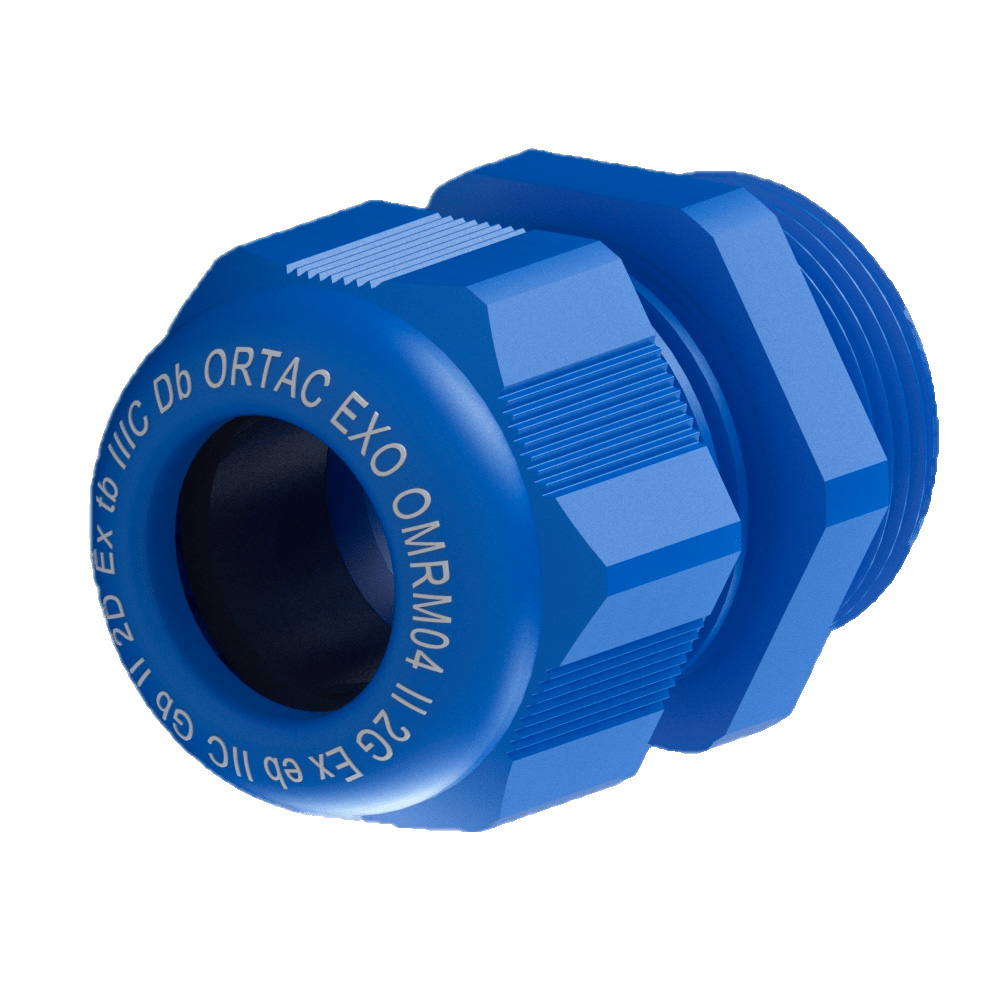

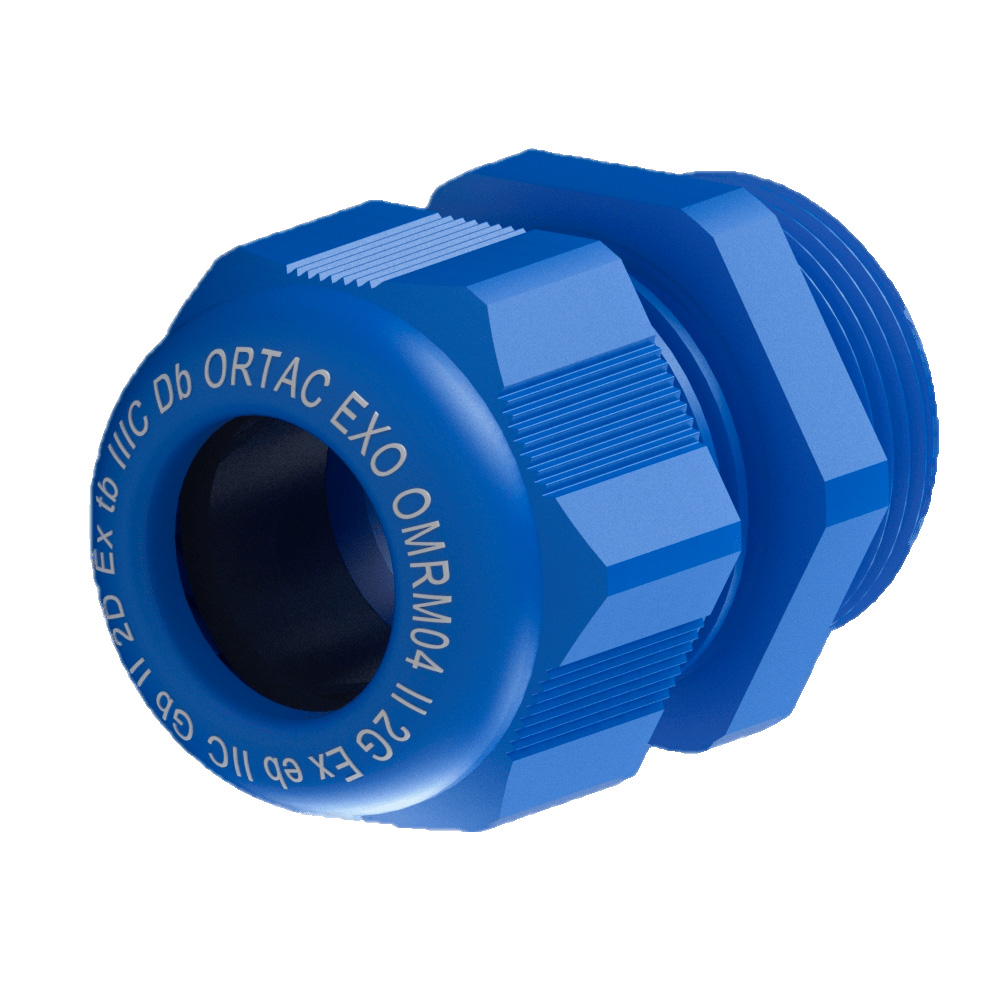

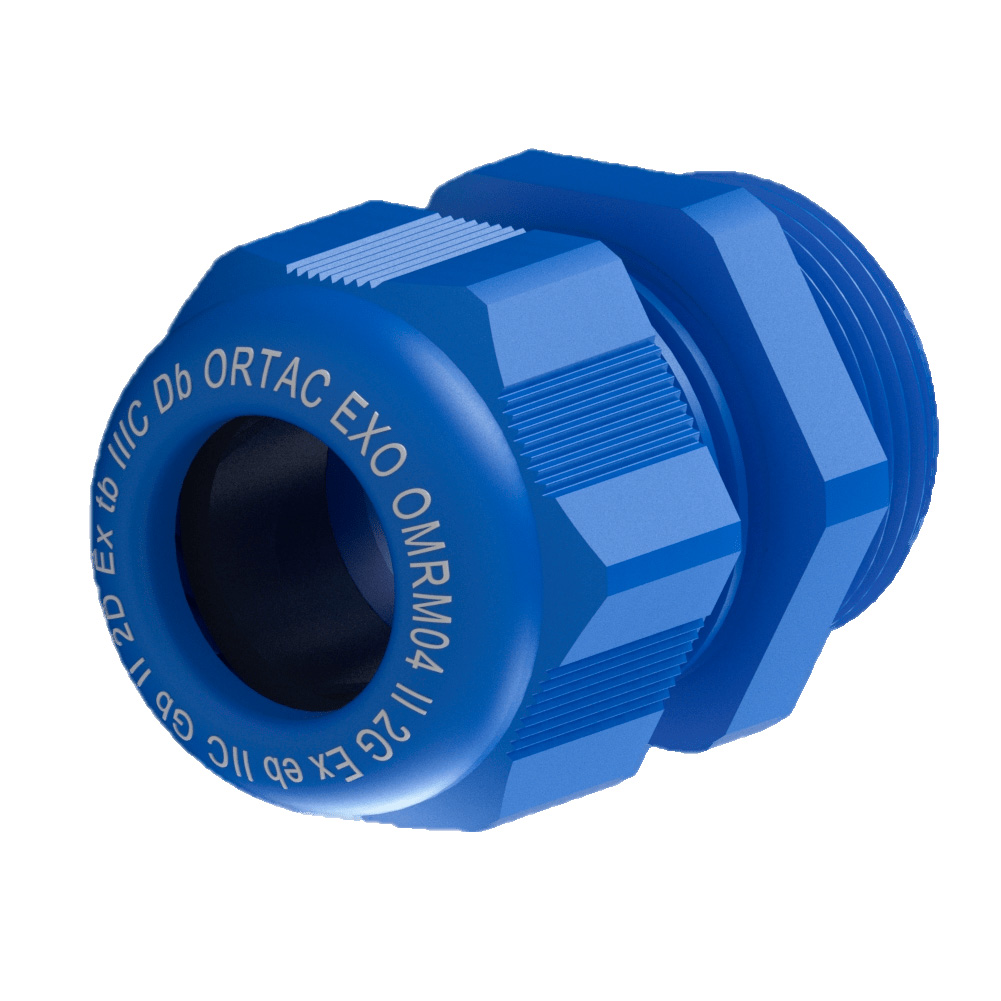

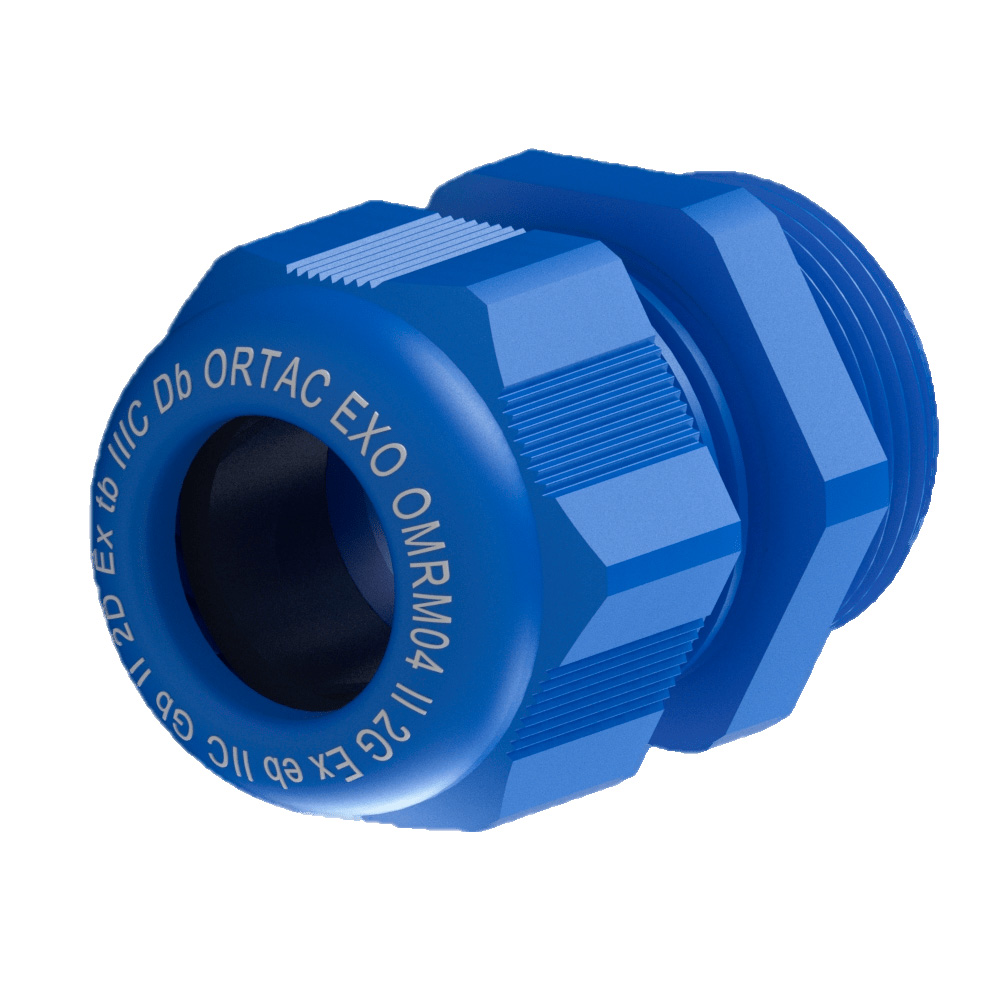

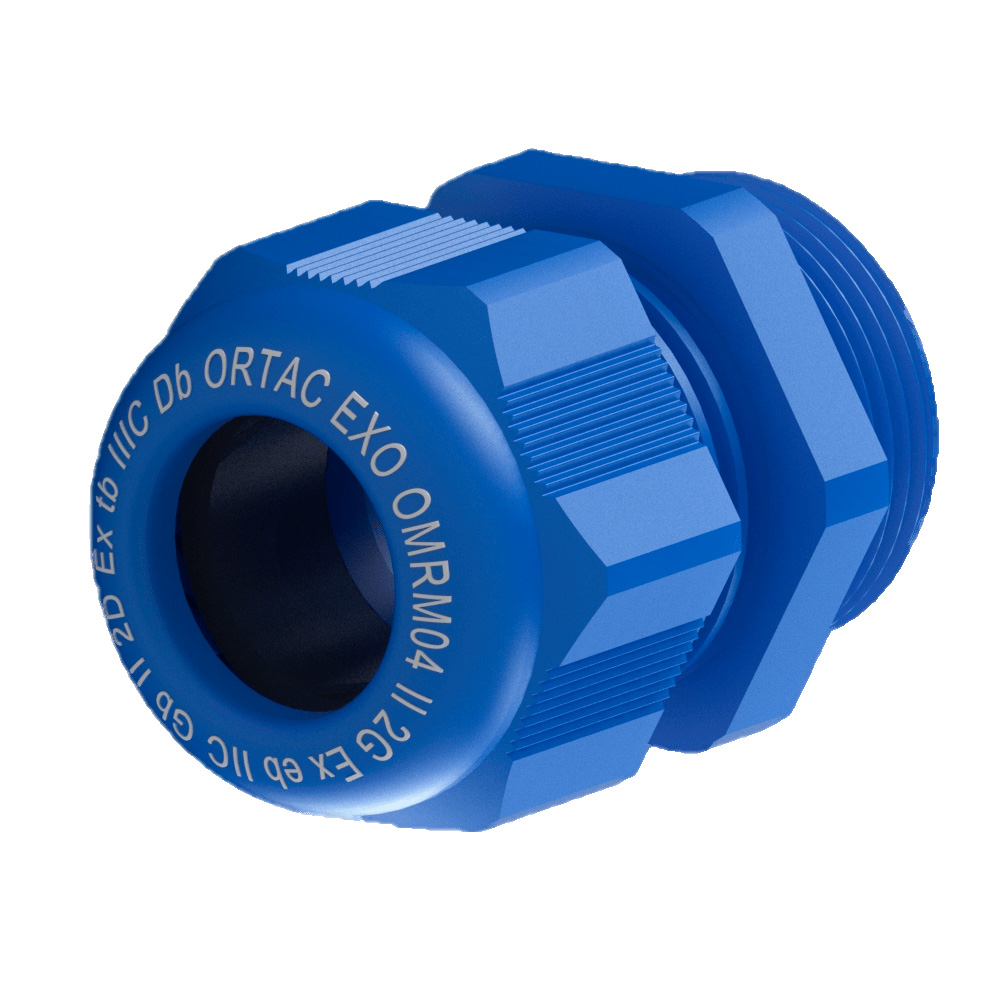

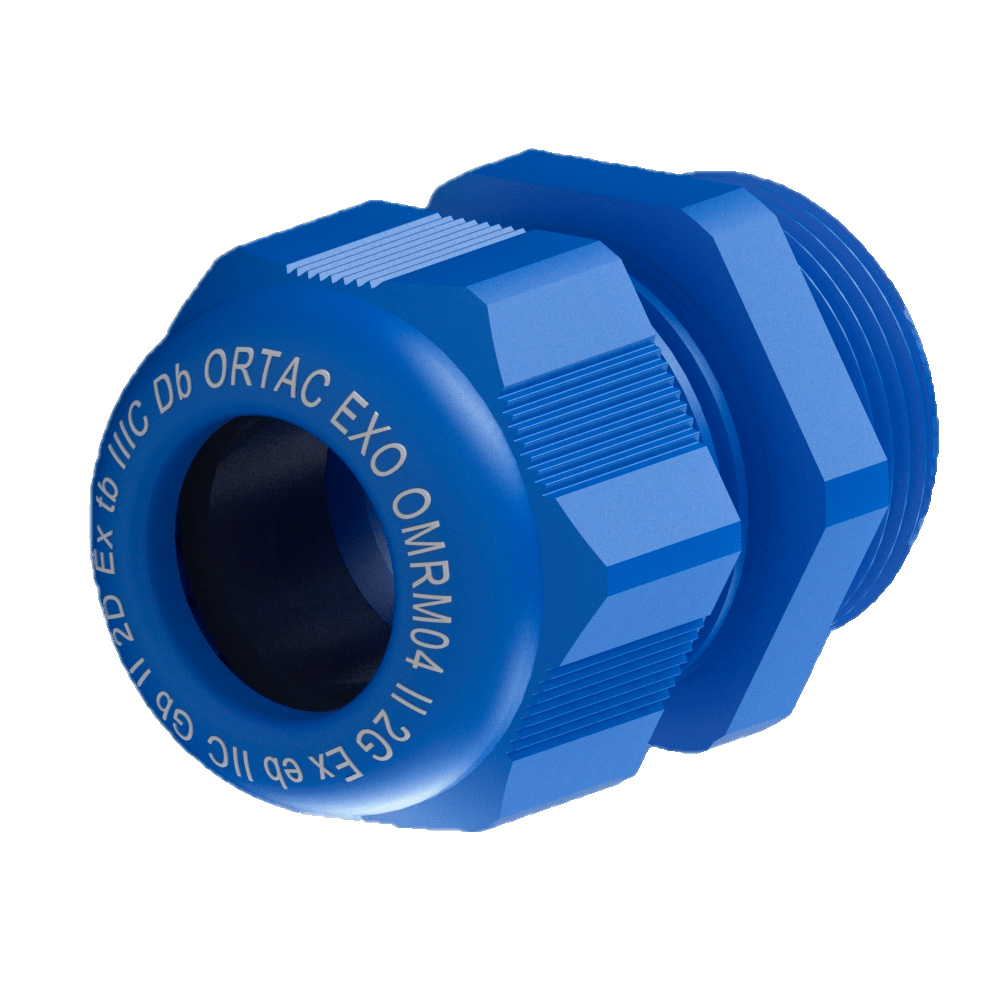

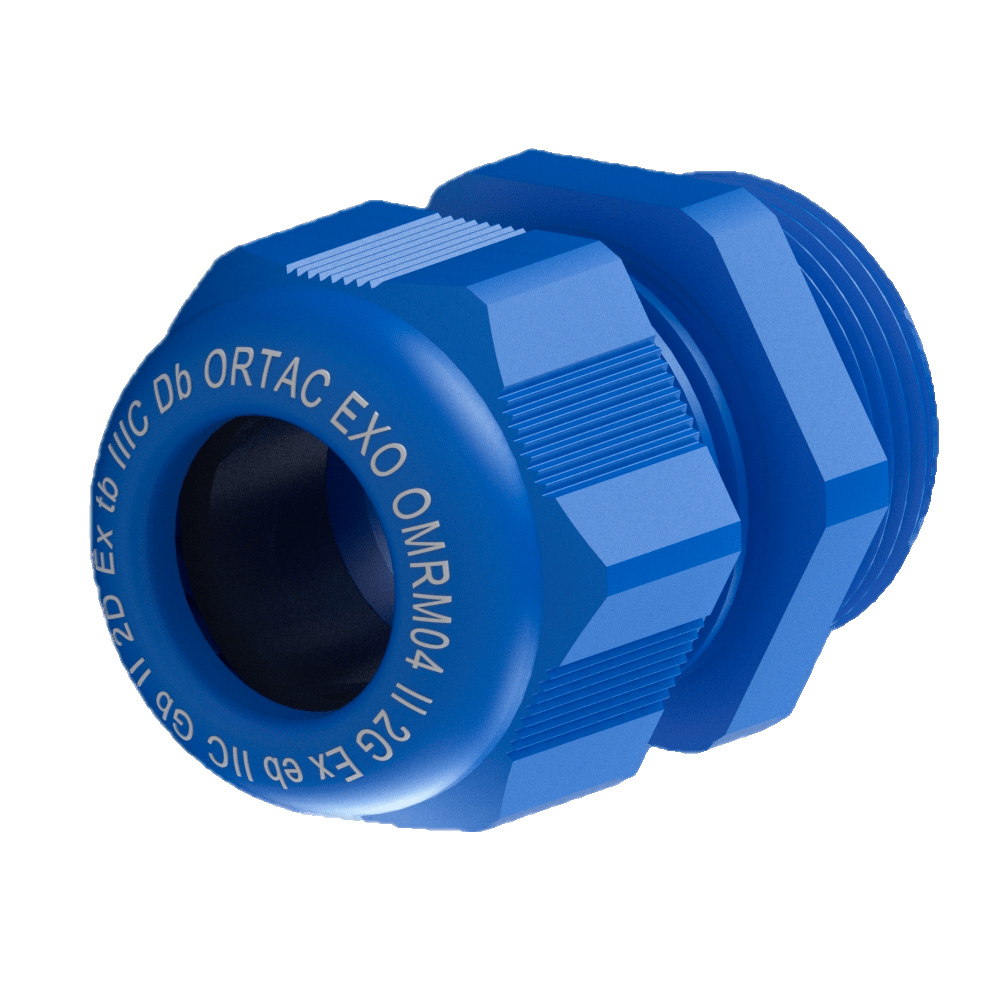

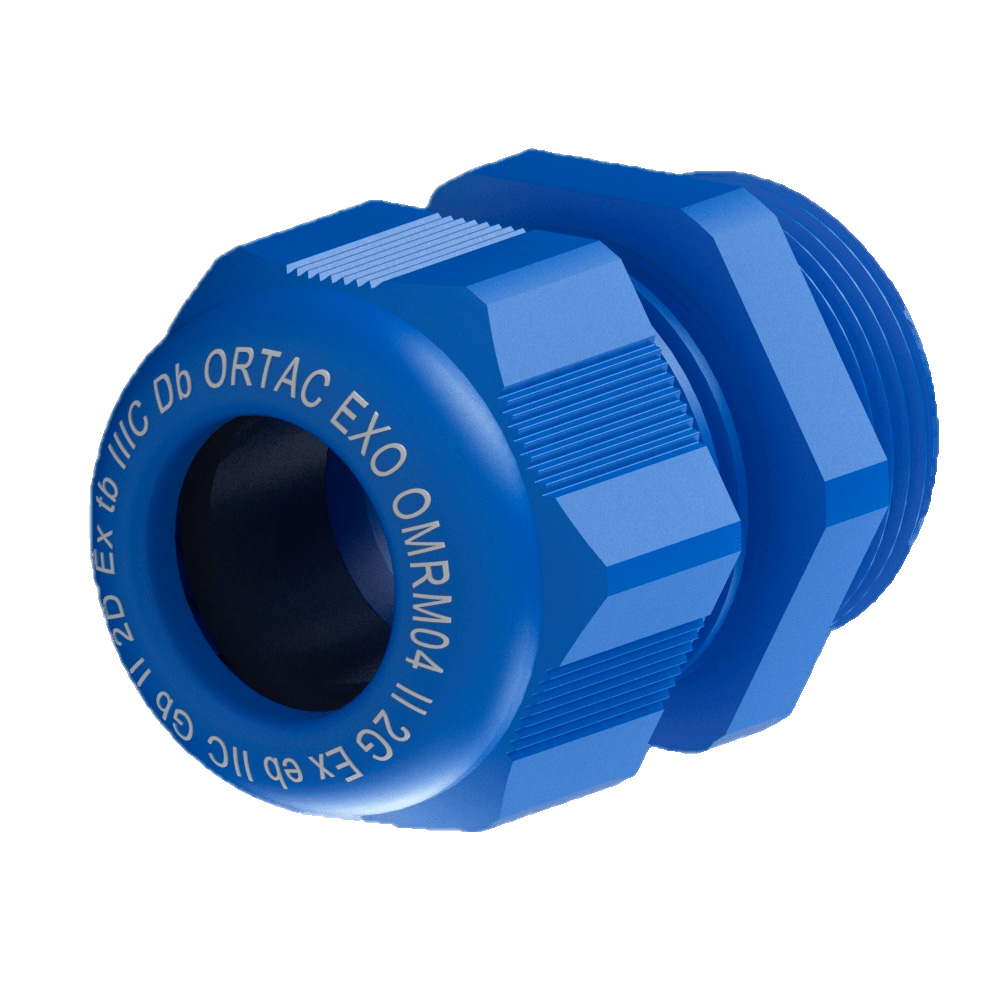

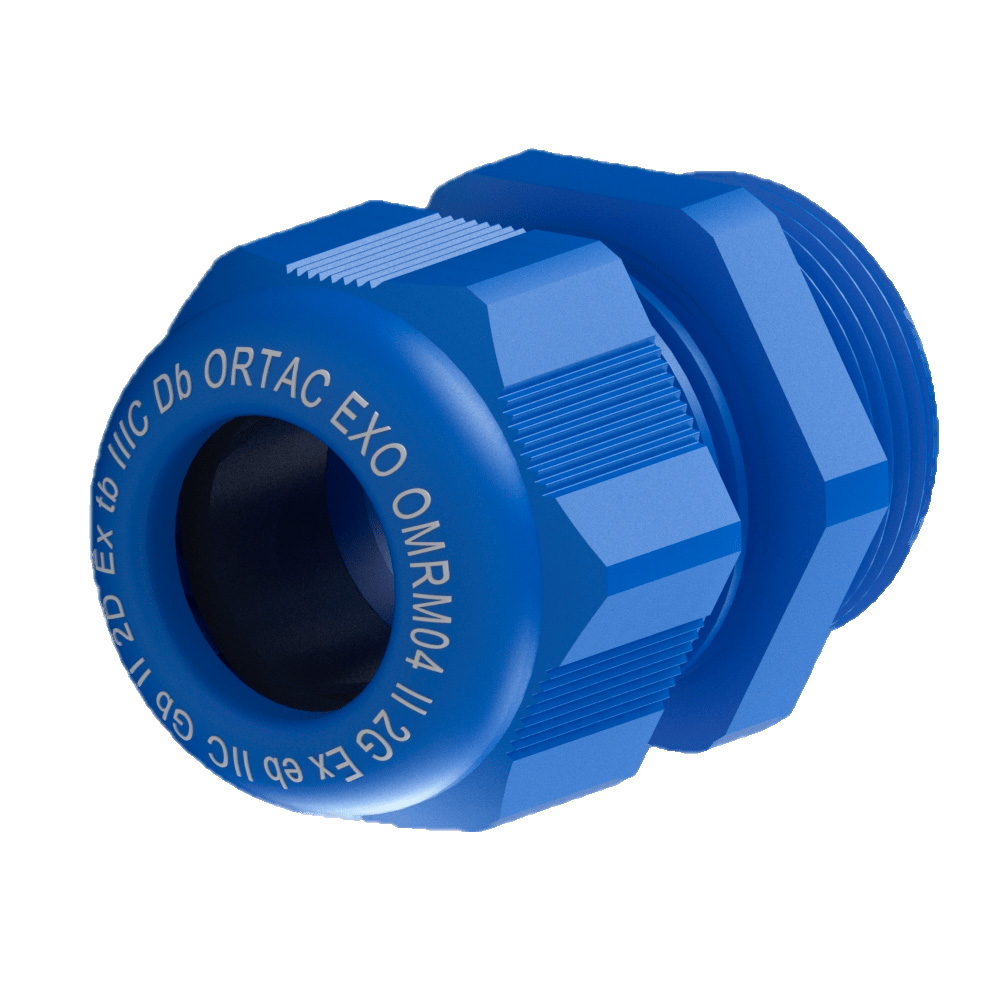

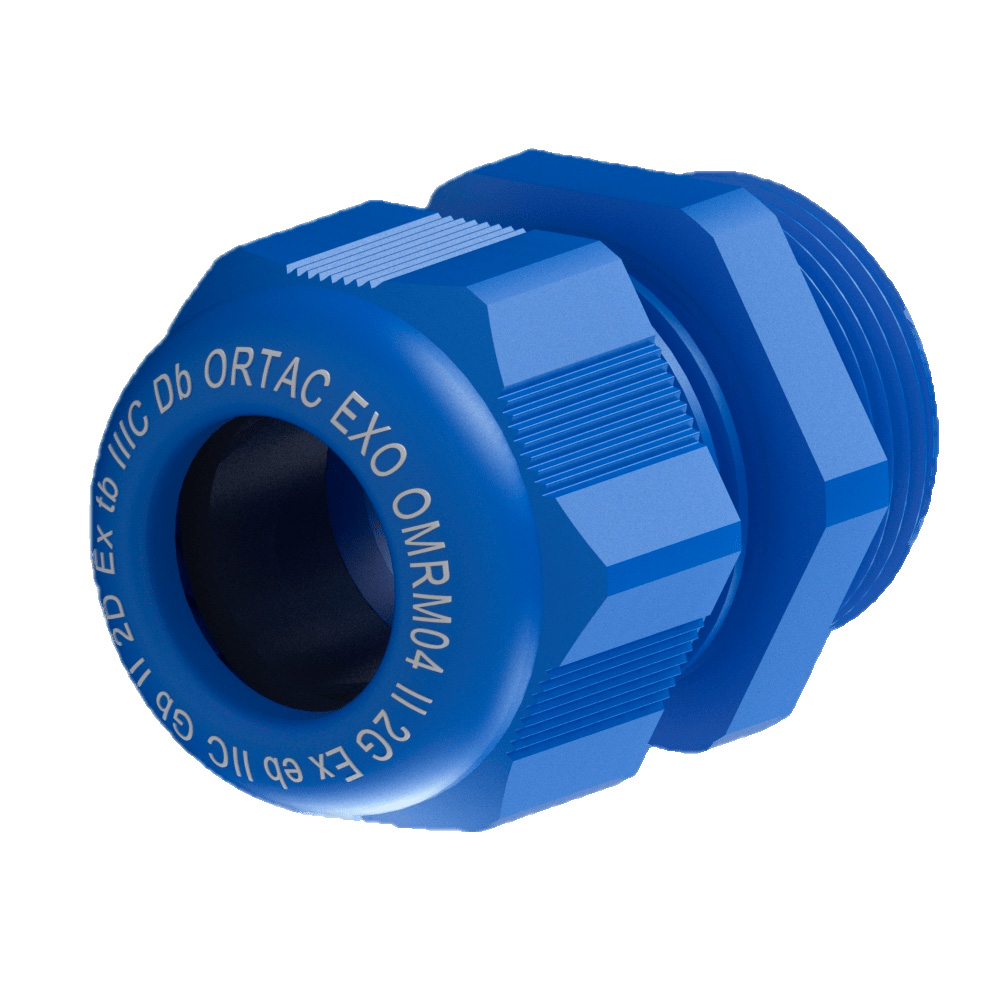

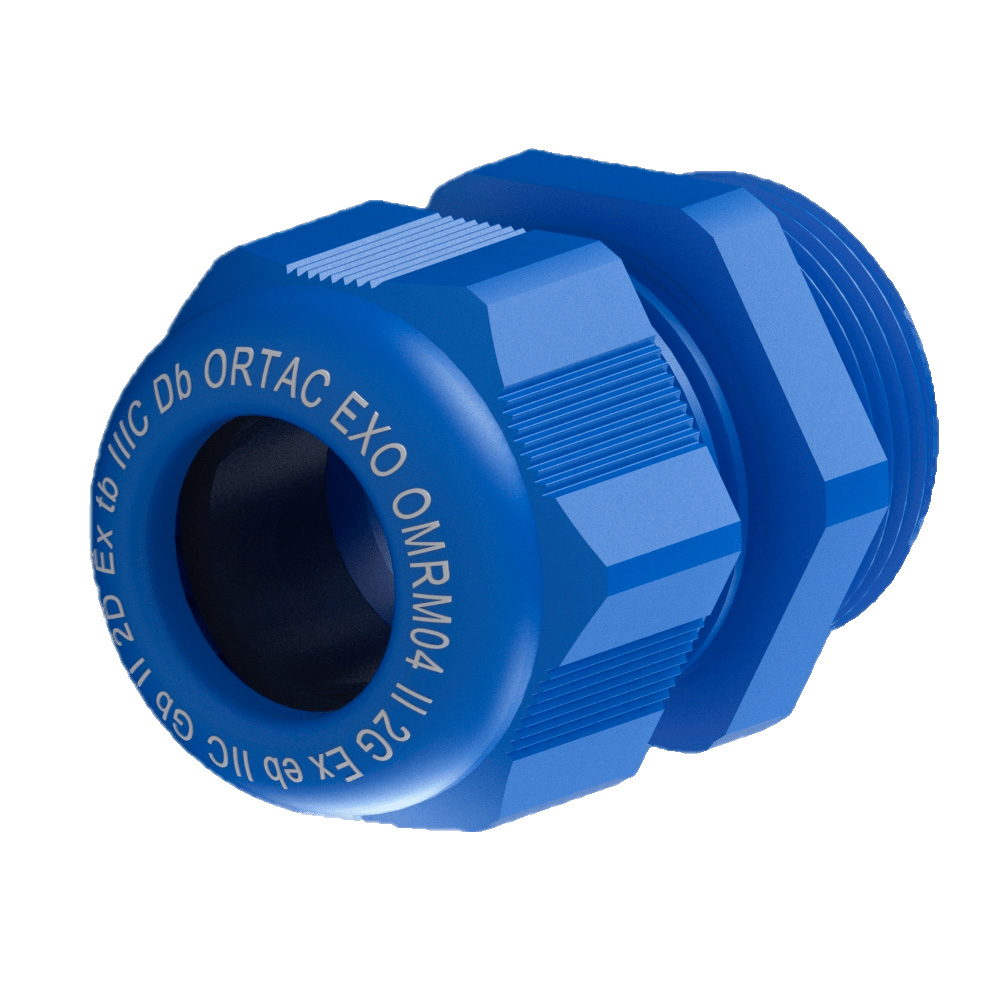

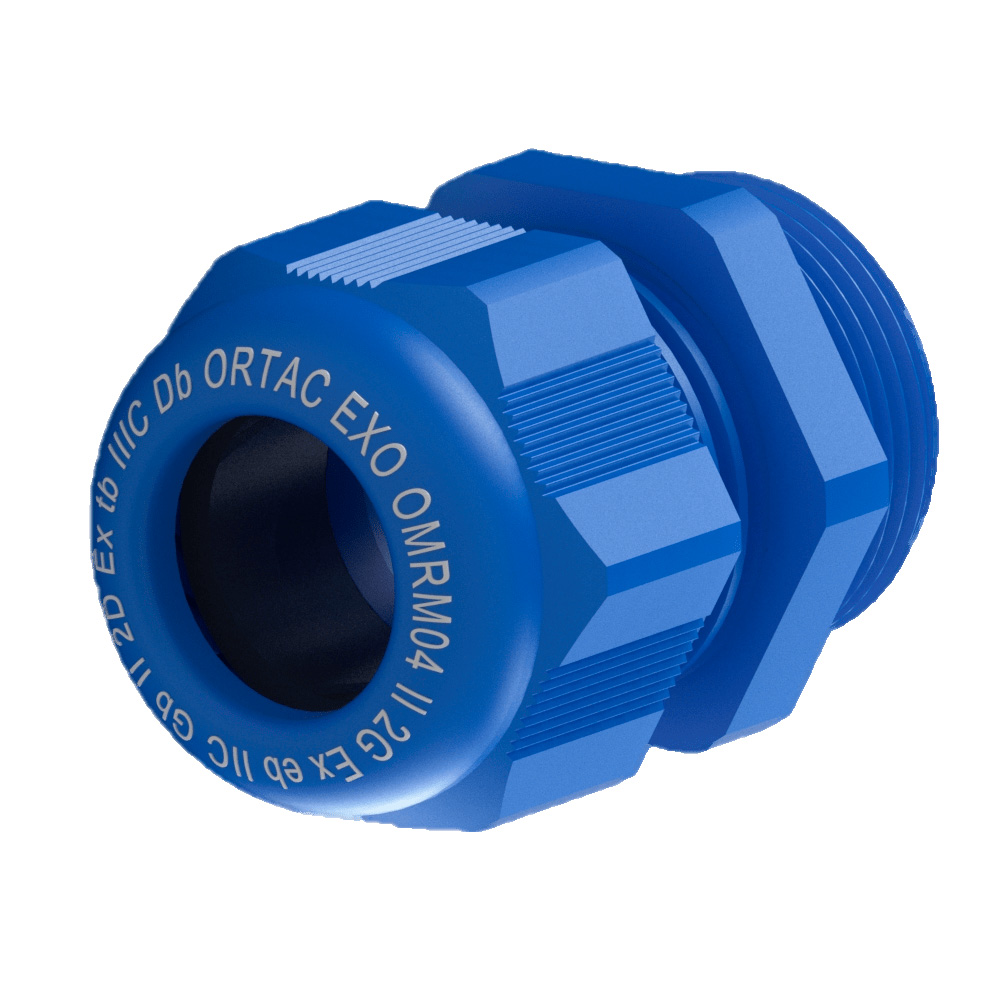

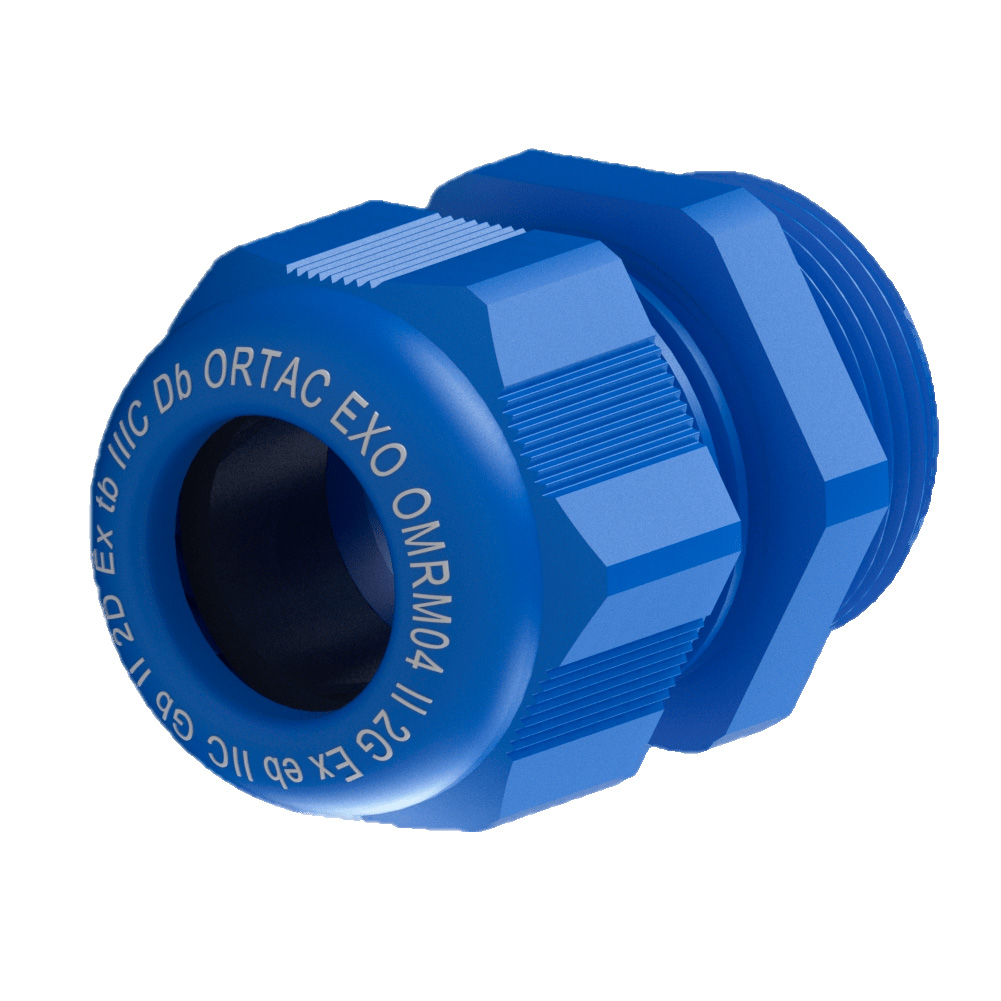

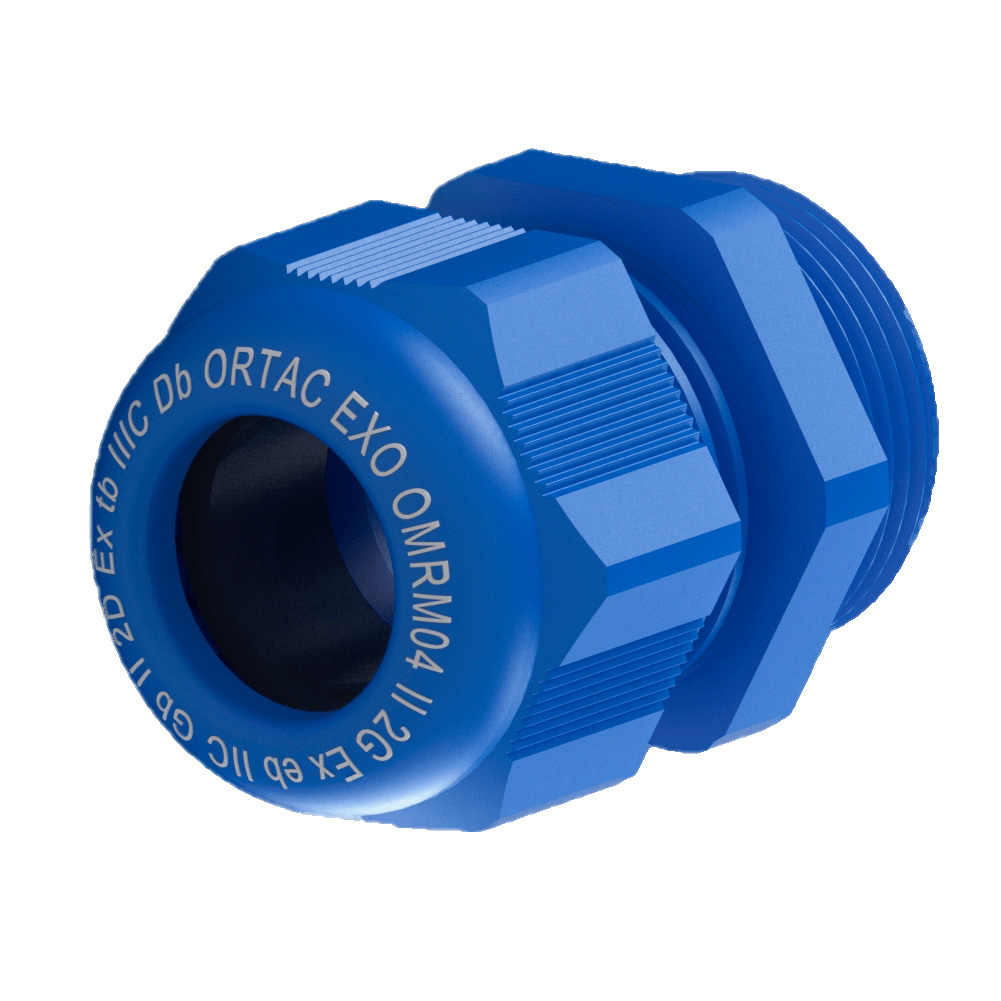

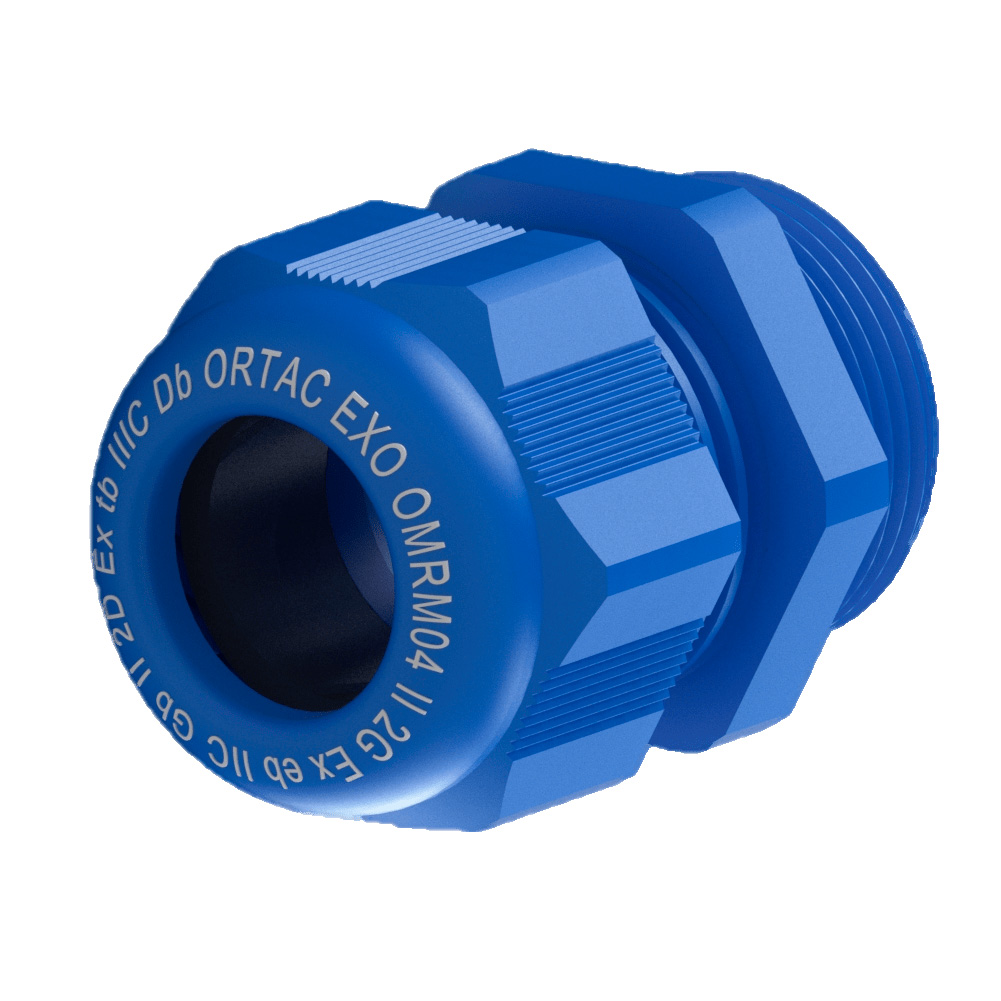

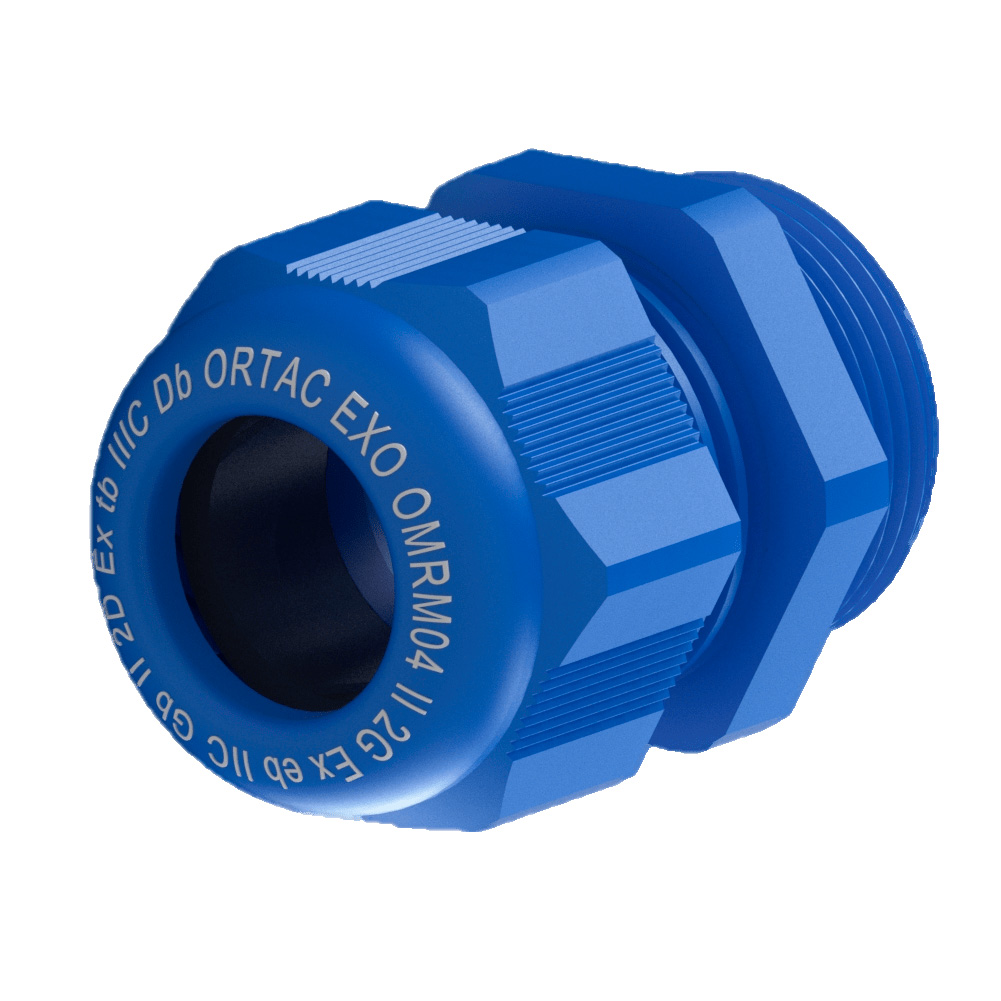

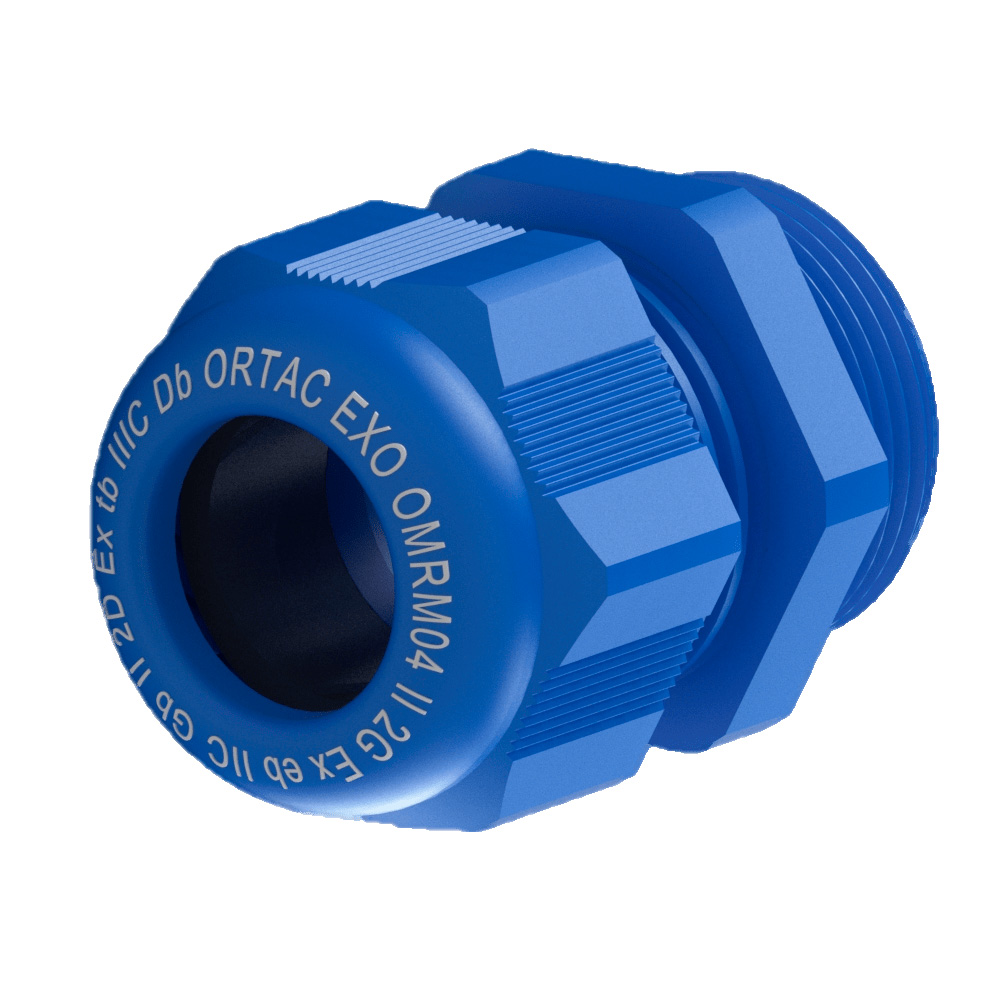

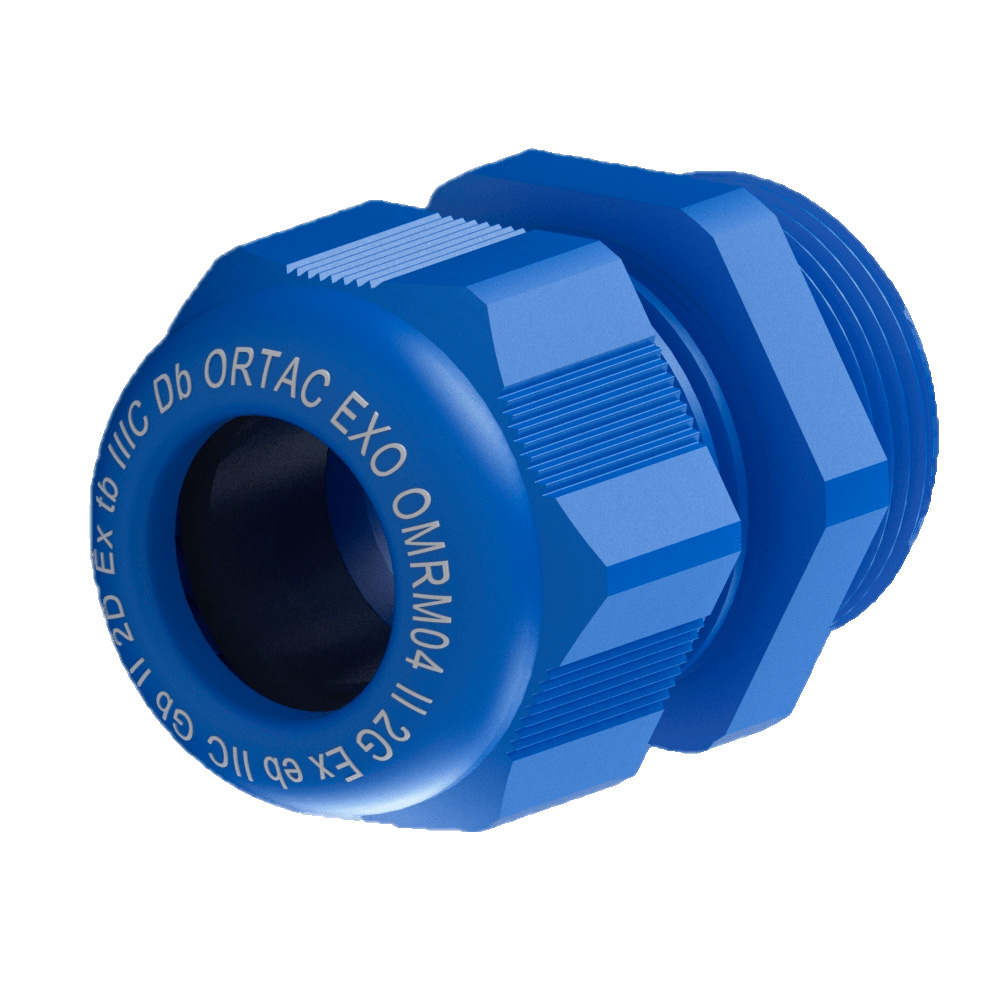

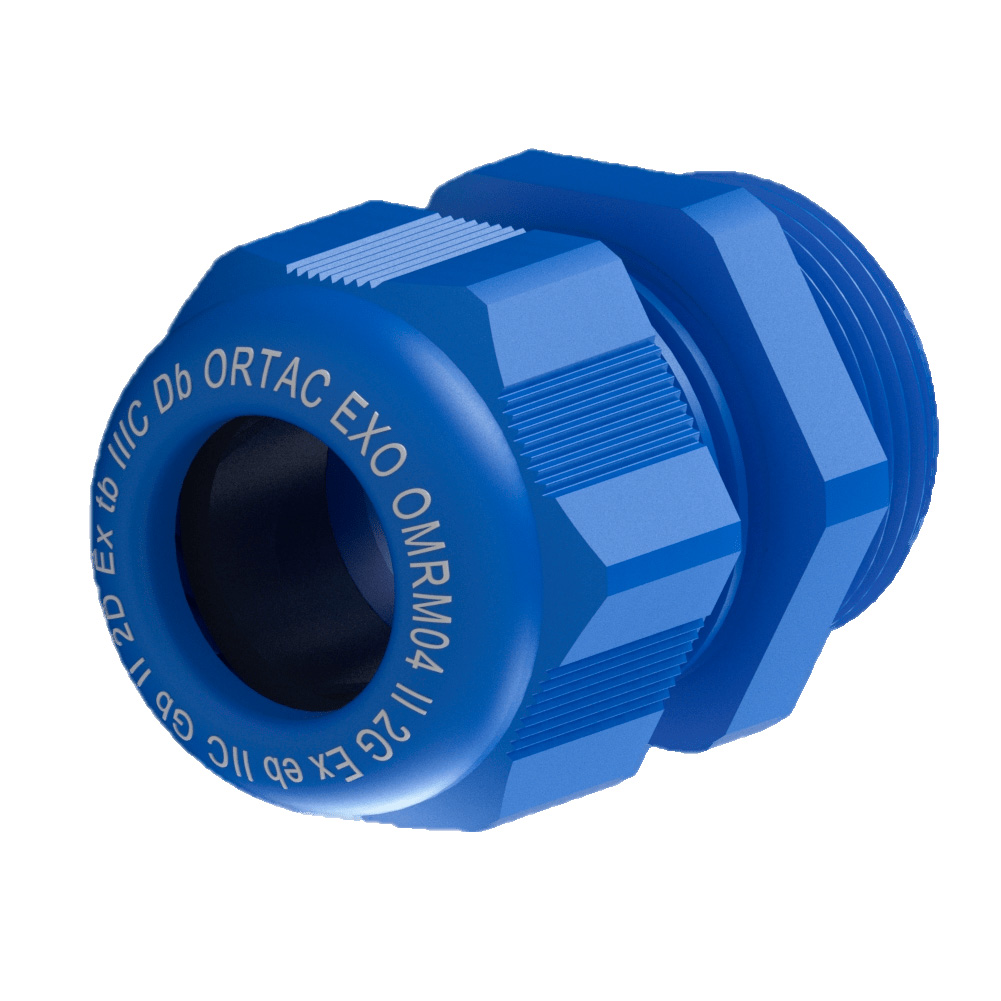

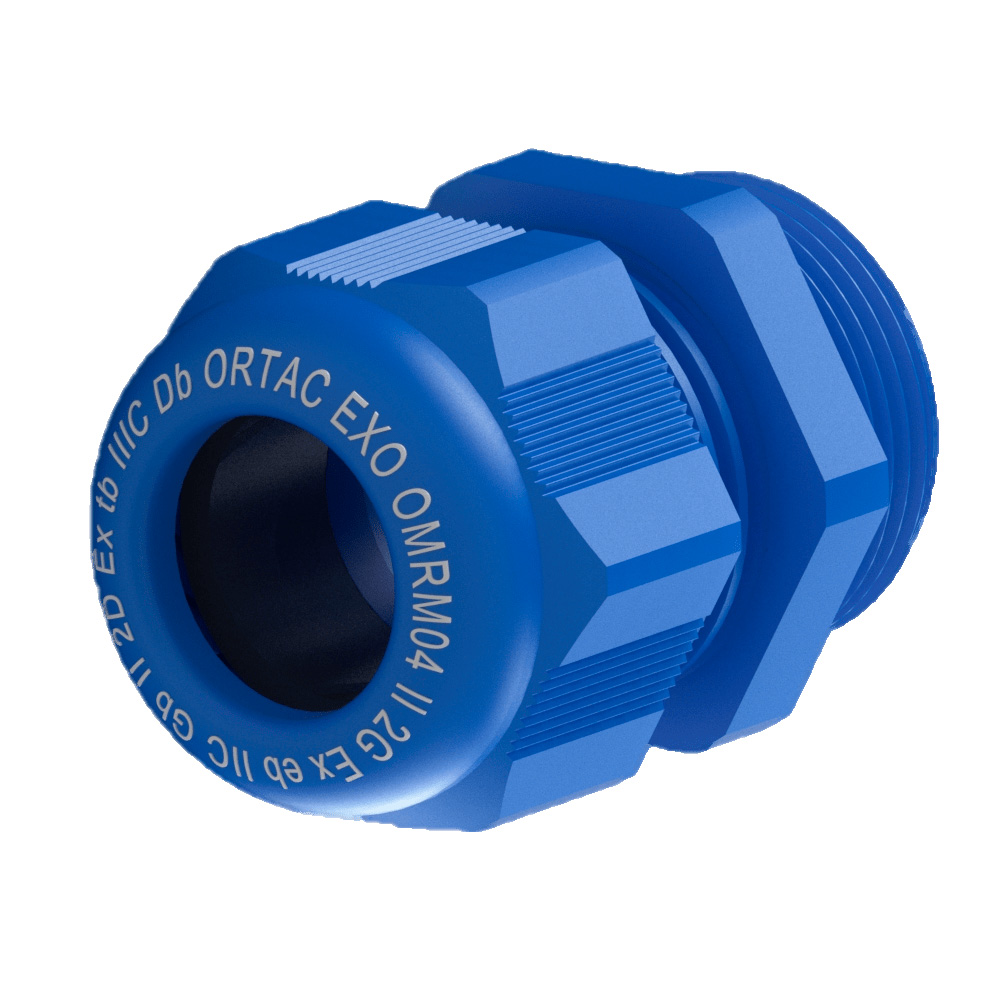

Prensaestopas ATEX Poliamida Azul

Características

Nivel Protección	:	II 2G Ex eb IIC Gb II 2D Ex tb IIIC Db
Certificado	:	IEP 20 ATEX 0750 X ATEX, ROHS, CE, PT, TUV
Cuerpo	:	Poliamida PA6
Rosca	:	PG (DIN 40430)
Color	:	Azul (RAL 5012)
Estándar	:	EN 60079-0, 60079-7, 60079-31
Estanqueidad	:	IP68 5 Bar
Temperatura de trabajo	:	-30 °C +100 °C
Aplicaciones	:	ZONE1, ZONE2, ZONE21, ZONE22, Gas Group IIA, IIB, IIC

Propiedades

Resistencia a los rayos UV
Fácil de montar
Libre de halógeno
Aplicar con tubos PA o PP

Descripción del producto

Los prensaestopas ATEX son un tipo de prensaestopas especiales de protección aumentada para entornos peligrosos clasificados como. Generalmente fabricados en latón niquelado o acero inoxidable, los prensaestopas ATEX cumplen con especificaciones de directivas y normas europeas e internacionales que certifican un nivel de protección excelente.

La utilización de prensaestopas y accesorios ATEX suelen venir indicadas por las normativas e instrucciones de seguridad de la instalación y el entorno laboral. Los prensaestopas y accesorios ATEX son instalados con frecuencia en proyectos industriales o de energía.

Algunos ejemplos de aplicaciones para productos ATEX son: almacenes de materiales químicos, cabinas de pintura, zonas de manipulación de líquidos explosivos, molinos, plantas de tratamiento de carbón, plantas de fertilizantes.

Rosca	Código Azul	H mm	GL mm	Ancho entre caras	Capacidad de cables
PG-7	ExOXXORM 01	24	8	15	3 – 6,5
PG-9	ExOXXORM 02	28	8	19	4 – 8
PG-11	ExOXXORM 03	29	8	22	5 – 10
PG-13.5	ExOXXORM 04RS	29	9	24	4 – 10
PG-13.5	ExOXXORM 04	29	9	24	6 – 12
PG-16	ExOXXORM 05	33	9	27	10 – 14
PG-21	ExOXXORM 06	38	11	33	13 – 18
PG-21	ExOXXORBM 06/9-17	38	11	33	9 – 17
PG-29	ExOXXORM 07	41	11	42	18 – 25
PG-36	ExOXXORM 08	51	11	53	22 – 32
PG-42	ExOXXORM 09	53	11	60	30 – 38
PG-48	ExOXXORM 10	55	14	65	34 – 44

Rosca Larga	Código Gris	Código Negro	Para tubo	GL mm.	mm.	mm.
PG 7	ODGR10-PG7	OBGR10-PG7	6,5 x 10	8	15	3,5 – 6
PG 7	ODGR12-PG7	OBGR12-PG7	8,5 x 12	8	15	3,5 – 6
PG 9	ODGR13-PG9	OBGR13-PG9	10 x 13	8	19	4,5 – 7
PG 9	ODGR15-PG9	OBGR15-PG9	12 x 15,8	8	19	4,5 – 7
PG 9	ODGR18-PG9	OBGR18-PG9	14,2 x 18,4	8	19	4,5 – 7
PG 11	ODGR13-PG11	OBGR13-PG11	10 x 13	8	22	6 – 9
PG 11	ODGR15-PG11	OBGR15-PG11	12 x 15,8	8	22	6 – 9
PG 11	ODGR18-PG11	OBGR18-PG11	14,2 x 18,4	8	22	6 – 9
PG 13,5	ODGR13-PG13,5	OBGR13-PG13,5	10 x 13	9	24	9 – 12
PG 13,5	ODGR15-PG13,5	OBGR15-PG13,5	12 x 15,8	9	24	9 – 12
PG 13,5	ODGR18-PG13,5	OBGR18-PG13,5	14,2 x 18,4	9	24	9 – 12
PG 13,5	ODGR21-PG13,5	OBGR21-PG13,5	16,5 x 21,2	9	24	9 – 12
PG 16	ODGR21-PG16	OBGR21-PG16	16,5 x 21,2	10	27	11 – 14
PG 21	ODGR28-PG21	OBGR28-PG21	23 x 28,4	11	33	14 – 18
PG 29	ODGR34-PG29	OBGR34-PG29	29 x 34,5	11	42	18 – 25
PG 36	ODGR42-PG36	OBGR42-PG36	36 x 42,5	13	53	25 – 32
